电动汽车中电力电子技术应用（3）

1电动机/发电机用逆变器单元

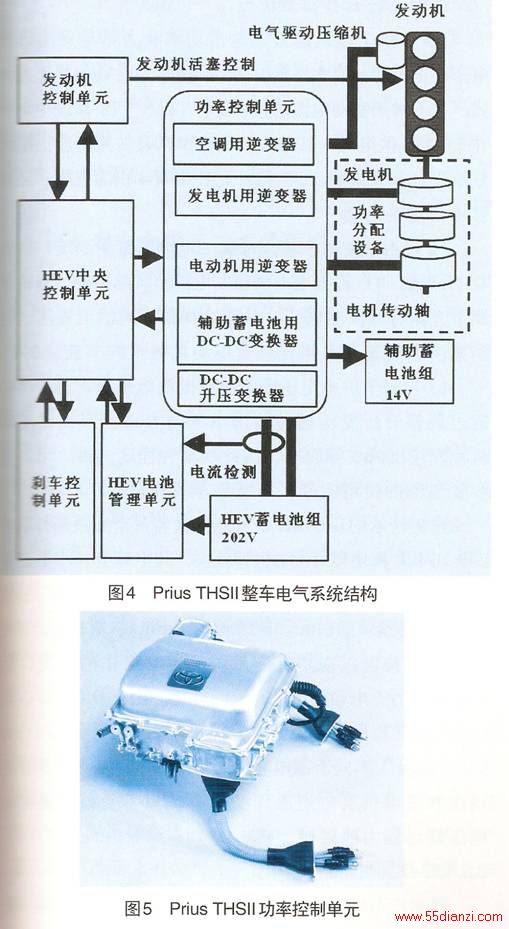

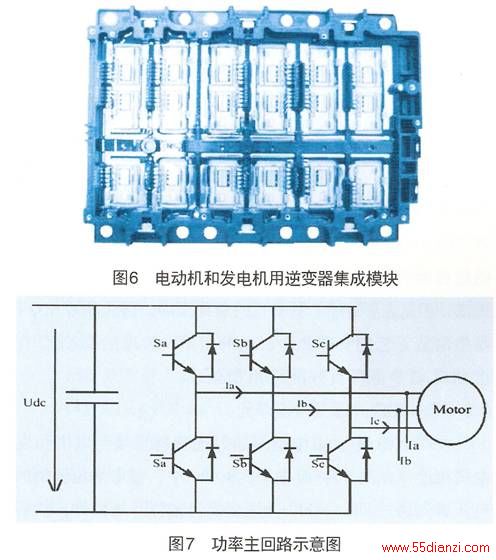

在PriusTHSⅡ主驱动系统中，电动机和发电机所用三相电压型逆变器（功率分别为50kW和30kW）被集成一个模块上（如图6所示，逆变器的电气结构图如图7所示），直流母线最大供电电压被设定为500V。功率器件选用带有反并联续流二极管的商用IGBT（850V/200A），该功率等级的IGBT具有足以承受最大500V反压的能力，以及其它诸如雪崩击穿、瞬时短路的能力。


电动机用逆变器的每个桥臂都是由并联有两个IGBT模块和二极管模块。每个IGBT芯片的面积为133mm2（13.7mm×9.7mm），并且发射极使用了5μm厚的铝膜；而每个二极管芯片的面积为90mm2(8.2mm×11mm)。

目前，电动汽车普遍采用PWM控制的电压型逆变器，这种逆变器具有线路简单、效率高的特点，同时PWM逆变器呈现出以下几种发展趋势：
（1）通常采用IGBT器件，工作频率高，并减少了低频谐波分量和起动是的电流冲击，当前国外应用的最高开关频率已达20kHz；
（2）电机额定频率相应提高了，扩大了调速范围，在更好地满足运行要求的同时，减少电机的体积和重量，提高功率比。目前国外电动汽车专用电机的最高额定频率已达500Hz；
（3）采用DSP为核心的计算机控制系统，能够实现可靠的矢量控制和运算，电机可做到快速恒力矩起动及弱磁高速运行，这种控制系统稳定，电流冲击小，控制效率高。
