电动汽车中电力电子技术应用（2）

2混合动力电动汽车分类及特点

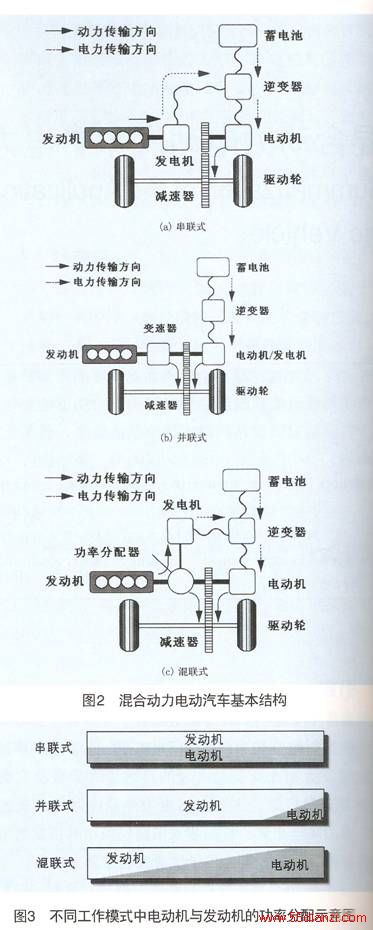

根据按照发动机与电动机的不同组合工作方式，混合动力电动汽车主要可以分为三类：串联式、并联式和混联式，基本结构如图2所示。

图3所示为不同混合动力类型中电动机与发动机的功率分配情况：


在串联式混合动力系统中，由发动机驱动发电机，利用发出的电能由电动机驱动车轮。即，发动机所发出的动能全部要先转换成电能，利用这一电能使车辆行驶。

并联式混合动力系统采用的是发动机与电动机驱动车轮，根据情况来运用这两个动力源，由于动力源是并行的，故称为并联式混合动力系统。

混联式也称串并联式，它可以最大限度地发挥串联式与并联式的各自优点，丰田的Prius系列的混合动力系统采用的就是这种工作方式。工作时，利用动力分配器分配发动机的动力：一方面直接驱动车轮，另一方面自主地控制发电。由于要利用电能驱动电动机，所以与并联式相比，电动机的使用比率增大了。

HEV常用的电力电子技术及装置

本文结合起来丰田新一代混合动力系统THSⅡ，具体研究发电力电子技术在HEV中的应用情况。THSⅡ的整车电气驱动系统（见图4）主要由采用AtkinSon循环的高效发动机、永磁交流同步电动机、发电机、动力分配装置、高性能镍金属氢化物（NI—MH）电池、控制管理单元以及各相关逆变器的DC—DC变换器等产件组成。

高压电源电路、各种逆变器和14V蓄电池用辅助DC-DC变换器组成了功率控制单元（见图5），该单元集成了DSP控制器、驱动和保护电路、直流稳压电容、半导体、绝缘体、传感器、液体冷却回路以及和汽车通信的CAN总线接口。
