无线显示屏系统设计（2）

系统硬件设计
　　
主机端和显示终端都使用了CSR公司BlueCore4-ROM芯片组成的蓝牙无线收发模块。BlueCore4系列符合2.0版蓝牙标准，并与现有1.1版和1.2版蓝牙设备完全兼容。这里采用的BlueCore4-ROM芯片具有很高的集成度，需要很少的外围露件。它提供了UART、USB2.0等主机接口，并且提供了PCM音频接口以及SPI接口。具有支持微微网和散射网，低功耗，和手机良好兼容，可以和802.11协议共存等优点。BlueCore4蓝牙模块结构如图3所示。


　　

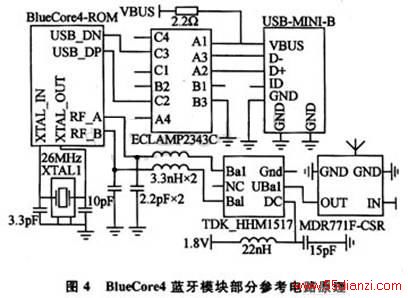

PC主机使用USB接口和BlueCore4蓝牙模块连接，对应的蓝牙模块同样通过USB接口和S3C2440A的USB-HOST接口进行连接。USB接口具有即插即用的优点。通过Linux操作系统的支持，该模块还可以使用通用的USB蓝牙适配器替代。BlueCore4蓝牙模块部分参考电路原理如图4所示。


LCD液晶屏和S3C2440A微控制器之间通过S3C2440A内建的LCD控制器接口进行连接。LCD液晶屏这里采用了3.5in的L35T32，该液晶屏显示像素为240×320，可显示16位色彩，并可以方便地扩展为更大尺寸的液晶屏。S3C2440A的USB-HOST接口和LCD控制器接口部分参考电路原理如图5所示。LCD控制器接口连线主要包括：VD0到VD23(R、G、B三色分色信息)，VCLK(数据传输时钟)，HSYNC(行同步信号)，VSYNC(场同步信号)，VDEN(数据使能)，LCD_PWREN(显示使能)。
　　
系统软件设计
　　

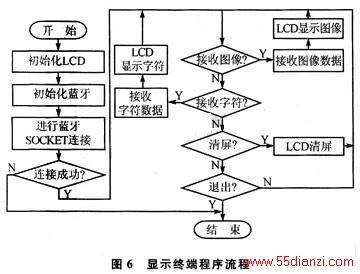

系统软件同样分为主机部分和显示终端部分。这里主要分析显示终端部分软件的设计，主机部分与其类似。显示终端部分程序包括：LCD液晶屏初始化，蓝牙设备的初始化，蓝牙连接的建立和图像字符数据的传输显示等几个部分。程序流程如图6所示。



用户程序以Linux操作系统上的Bluez蓝牙协议栈为平台进行开发。主机应用程序采用GCC编译器进行编译，显示终端应用程序采用arm-linux-gcc编译器进行交叉编译。
