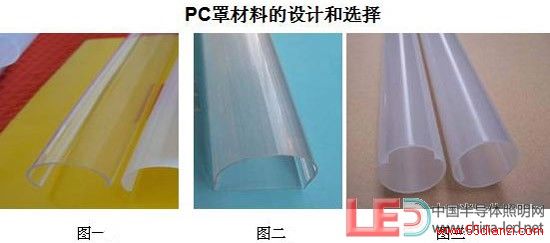

PC罩是有几种截面形状的，有小于半圆(图一)，有半圆形(图二)，也会有正圆(图三)，与之配合的铝挤型也会与之对应(图三除外)。图一和图二的均不是整圆，所以均会有铝挤与之在后面配合。此种结构适合使用贴片式的芯片，后面增加的铝挤能有效的把LED产生的热量及时的散出去。图三为整圆的，此结构不使用铝挤，所以此种结构适合采用插件的灯珠。（如上图所示）

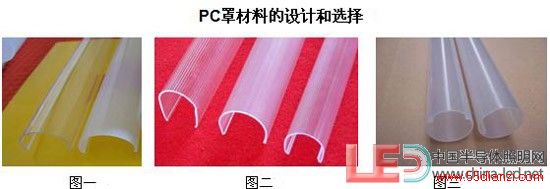

PC罩的表面也会根据所需要的光线均匀度不同而不同，有的是全透明(图一)，这种的好处是可以使全部的光线照射到灯管外部。有的采用条纹状(图二)，这种方案可以起到把光线打散的效果，得到较为均匀的光，但是会有一定的光损失(10%左右)，还有的是乳白色(图三)，这种方案可以达到均匀出光的效果，与传统的日光灯效果是一样的，只是这种方案会损失掉30%的光。可以根据不同的使用场合选用不同的PC灯罩来达到相应的效果。（如上图所示）

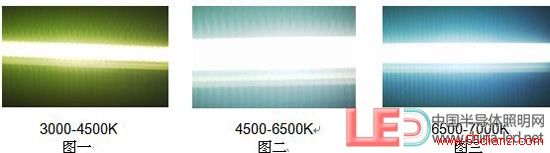

LED不同的色温会产生不同的视觉效果。3000K-4500K(图一)会产生一种给人温暖的感觉，但是此种色温的相对照度较低，4500K-6500K(图二)是我们所说的正白光，看起来为白色。6500-8000K(图三)是冷白光，看上去会给人一种冰冷的感觉，此种色温相对照度较高。可以根据不同的使用场合选用不同的色温来达到不同的效果。（如上图所示）

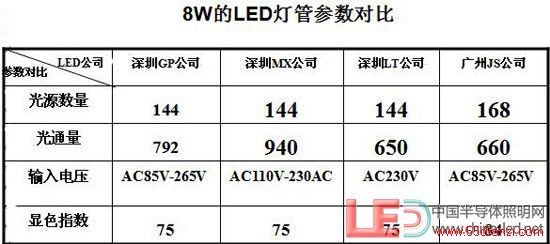

通过上面的表格可以看出，以上我们任意选择的四家公司的LED灯管的相关结果数据有的参数会有会有一定的差别，选用LED光源的数量从144-168颗，光通量也从650-940LM，相差的范围有290LM之多,输入的电压有宽电压，也有窄电压。显色指数基本在Ra=75左右，国家LED灯具标准出台后会有一个标准和规范。以上为各厂家自行测试结果（如上图所示）

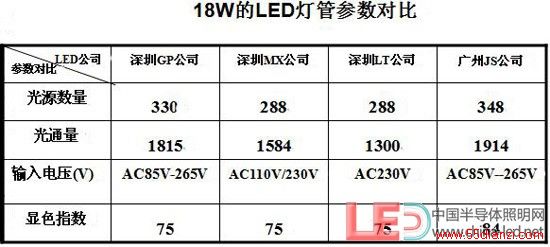

通过上面的表格可以看出，以上我们任意选择的四家公司的LED灯管的相关结果数据有的参数会有会有很大的差别，选用LED光源的数量从288-348颗，光通量也从1300-1914LM，相差的范围有614LM之多,输入的电压有宽电压，也有窄电压。显色指数基本在Ra=75左右，国家LED灯具标准出台后会有一个标准和规范。以上为各厂家自行测试结果（如上图所示）
LED日光灯管照明设计结论 对于现在LED日光灯管替换传统日光灯管在技术上已经不存在问题，只是在产品的品质和价格方面还有待继续的提高，现在做到的节能效果达不到像各外界厂商所宣传的70%甚至更高，根据实际的测试结果50%的节能效果还是可以达到的。LED是点光源，所发出的光线看过去会非常的刺眼，就是产生眩光现象。现在的LED灯管如果增加乳白色的灯罩光通量会降低30%以上，在原有的光源数量的前提下达不到替换的条件。现在的LED显色指数也是比较低，普遍在Ra=70~75左右，还有待进一步的提高。相信在LED芯片的价格不断降低的前提下，LED日光灯管价格也会不断的降低，随着技术的不断深入，相信LED日光灯管的性能也会得到很大提高。
LED作为新型的光源，相信在光通量不断的提高前提下，LED会显现出更加广阔的应用。
