光电式电流互感器原理及应用（3）

根据马吕斯定律,在本产品中：


4　二次控制系统和接口连接形式
　　

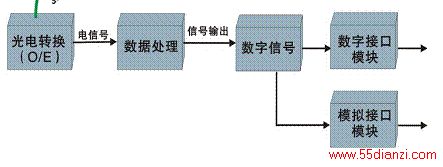

4.1二次处理系统


4.2接口连接形式
　　

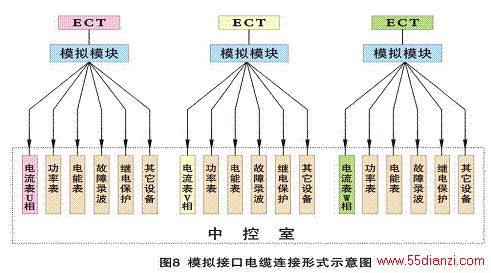

4.2.1模拟接口连接形式

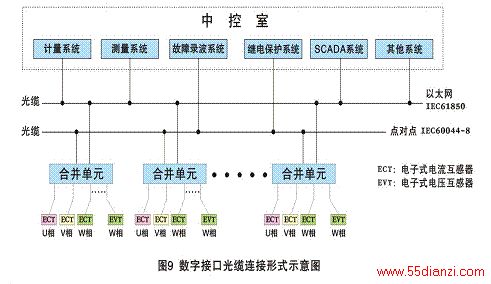

　4.2.2数字接口连接形式


5　特点

　　⑴不充油不充气,安全可靠,免维修。
　　⑵传感器无铁磁材料,不存在磁滞、剩磁和磁饱和现象。
　　⑶一次、二次间传感信号由光缆连接,绝缘性能优异,且具有较强的抗电磁干扰能力。
　　⑷体积小、重量轻,安装使用简便。
　　⑸低压侧无开路而引入高压的危险。
　　⑹具有光、电数字接口功能,便于二次部分的升级换代和数字化变电站的建设。
