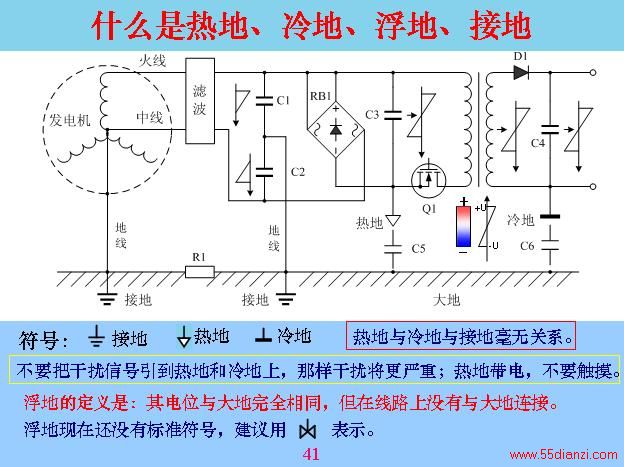

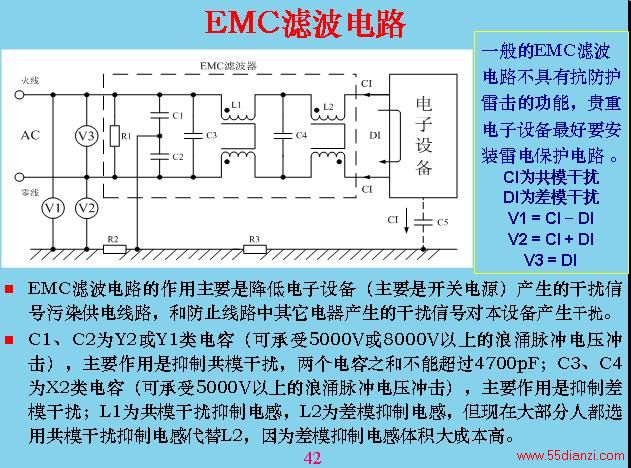

为了降低传导干扰,现在一般在输入电路里面都要加滤波器,这边是设备产生的干扰,通过这几个滤波以后就会把几个电压降低,这两个电容是共模的滤波电容,这几个有共模电感,也有差模电感,因为共模电感的体积比较大,成本比较高,所以大家都没有用,都在用共模电感代替。因为共模电感本身有漏感,漏感对差模来说也有抑制作用,所以相对来说用共模电感代替差模电感,成本可以大大降低。这两个电容很关键,在安全里面两个的和不能超过470b,为什么?安全测试的时候在安全设备上加2500v交流电来测与地的漏电,如果超过2.5毫安就算不合格。这样算的话50就是2500v电压,算出来的电压不能超过470b。按照共模预计,这两个做得更大一点,最大不能超过4700v。这是差模电容,差模电容没有要求,用的越大越好。但是用得越大也有一个问题,把电容线拔掉的时候上面带电不能超过,所以这里必须加一个放电电阻,这边大的以后也可以加一个放电电阻,充电拔掉以后,下面人不能摸,会电到人,所以用放电电阻把它放掉。

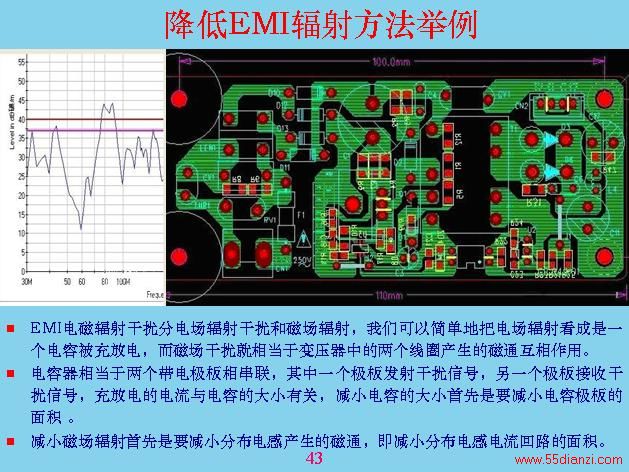

这是网友发给我的,他说测试很多次都不能过关,怎么处理?这是很简单的开关电容,我们拿这个来分析一下。这是变压器的几个腿,开关管接在这个地方,也就是说开关管的漏值或极电值接在这里,这是电源的输入,这是滤波电源,测出来的曲线在这里,以这条线为标准,以下就合格,超过不算合格,要求它降下来。传导干扰基本上是勉强通过的,如果接上负载以后脉宽不断地调整,相对来说测得比较低。不是说一直过不了,我们分析原因,它认为干扰变压器这一点干扰幅度是最高的,就是变压器输入这一段,如果能够降低干扰,不一定能够是电流回路越小越好,导线越短越好,面积越小越好,他知道这个干扰最厉害。但是又聪明过头,认为干扰越大越厉害,通过电容把电压接到地上,不是好了吗?这就是把干扰幅度很高的地方用电容接地,让它降低干扰不是很好吗?这个想法好像很聪明,实际上这是不对的,因为这里没有地,导电模上都没有接大地,把这个连起来以后,通过电容连起来,整个这边这一片都变成辐射天线了,面积增大了,电场感应的感应强度和面积有关,就是分布电容大小,分布电容大小就是导体的表面积。连起来就变成无线天线,这是不科学的,把电容去掉就好了。
