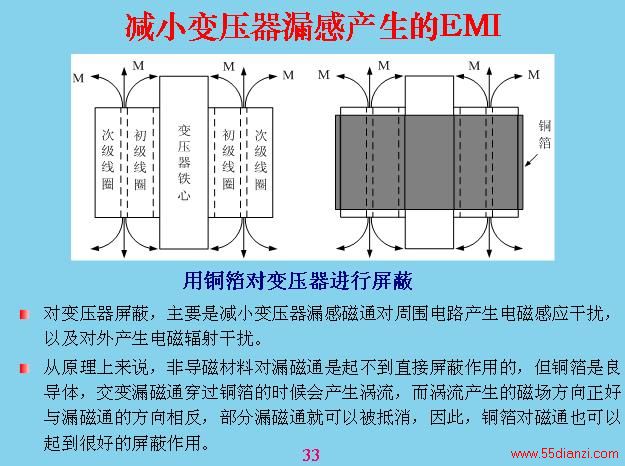

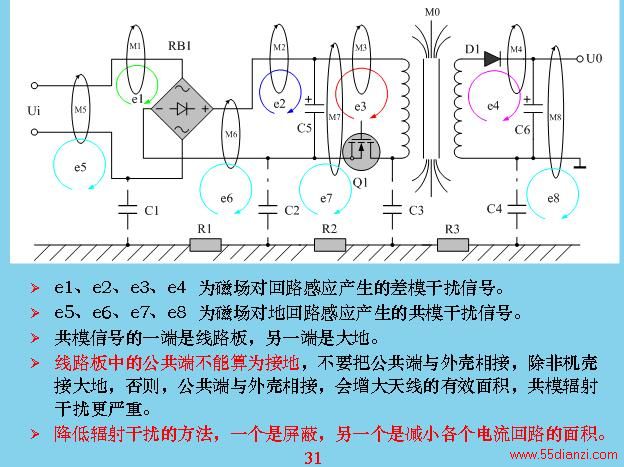

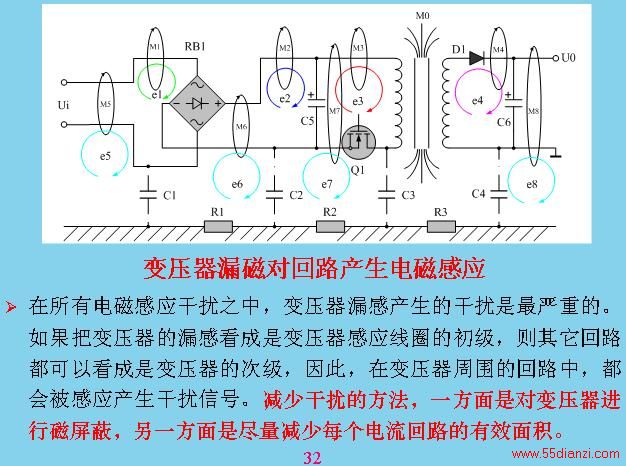

这个更加具体，有电力穿过的时候会产生电力线，电力线会产生共模干扰，这几个都是共模干扰，那些都是差模干扰。这些干扰主要是如何产生的？本身线路里面只有电流流过，构成一个线圈或导线都会产生干扰，最大的是变压器漏感，这是其他回路的好几十倍。所以变压器漏感最好进行屏蔽？怎么屏蔽呢？在线圈的外边用一层金属，铝片也好，铜片也好，一般用铜片包起来，包起来应该让它短路，就是用焊丝焊起来，漏感在上面也会产生涡流，一产生涡流就会产生抵消干扰的磁场，就相当于把漏感抵消掉。

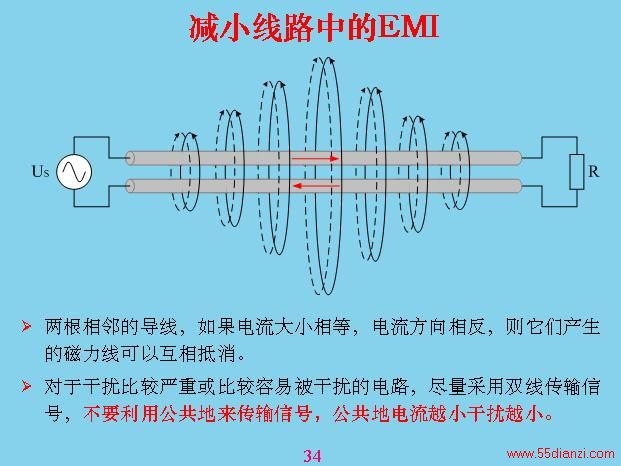

减少线路中的干扰，就是信号线或传输线，两根线靠得越近，一个电流往这边流，一个电流往那边流，两个电磁场会抵消掉。也就是说在回路里面产生的感应面积相对越小越好。

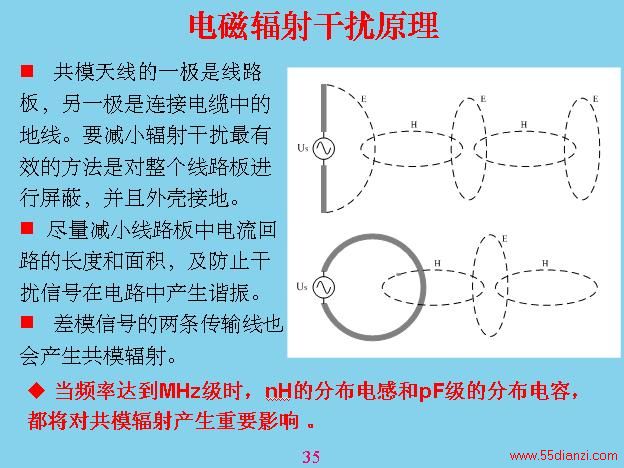

电磁辐射干扰原理。主要也是有两种，一种是电场辐射，电场辐射最典型的就是半波阵子，如果上面这根天线的波程是半个波程，电场是最大的，现在一般都很少有半波程，有一段接大地，有一端作为发射天线，像中波天线就是这样，电信天线就是半波阵子。还有一个是磁场天线，磁场天线相当于变压器的回路，不过这个天线有参数，或者半波阵子波程最好是半个波程，根据这个波程发射，不是随便的，长的短的效果是不一样的。电磁辐射产生这两个阵子还会充放电，一下子到正，一下子到负，相当于电容。充放电在这里会产生磁场，这个磁场又产生电阻，这就是麦格思维，不断、不断的传下去，在这里面的旋度等于面积的强度，这就是麦格思维方程。电磁波传播是这样的，辐射原理主要是这个原理。

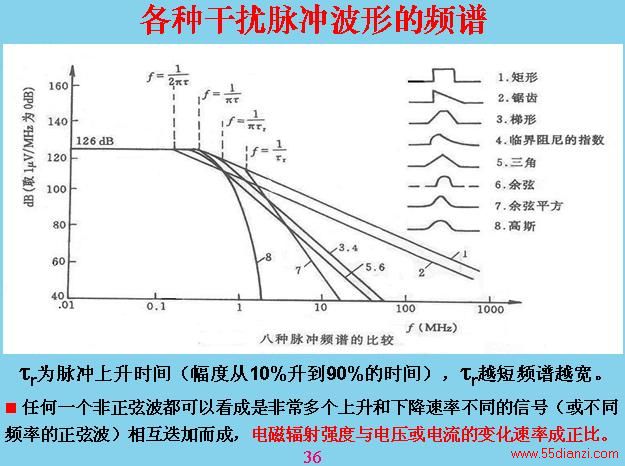

各种干扰脉冲波形的频谱。辐射和干扰的频率有关，频率一般都是指正弦波，这样比较好理解，对于方波或正弦波的波形，一般我们都可以把它看成是无穷多个上升率不同的波形进行叠加，也就是用基数展开，这是数学表达方式，比较正确是用不同的上升率，不同的波形进行叠加，但上升率不好理解，一般都是用正旋波表示。这里面波种不同的波形，它产生的干扰不一样。这种的频谱是最宽的，这种是高新的，接近于正弦波。120dB的时候是1v，126dB就是2v，大家知道dB是什么吗？它一般用来表示放大倍数，就是输出电压与输入电压之比，取数值大于20。为什么用这个倍数来比？用倍数比相当于把视角范围缩小，让你好看，如果从线性来看，一个毫伏一直到两伏就冲到天上去了，不好看。用对数坐标表示，越往下越压缩，前面是压缩比较小，这边也是。这里变成10，变成了100，变成1000，这是在电工里面用量表示，用倍数表示，每6dB就差1倍，大家记住。这里是60÷20=3，是3个据波，这里是1000微伏，120是正极，1V+6dB=2v。到测试所去测试给一个曲线，很多人问我dB是什么意思？dB就是一个坐标，后面会加一个单位，一个毫伏0dB就是一个毫伏。功率不是20倍表示了，而是用10倍表示，每3dB差一倍功率，电压就是每6个dB差一倍。

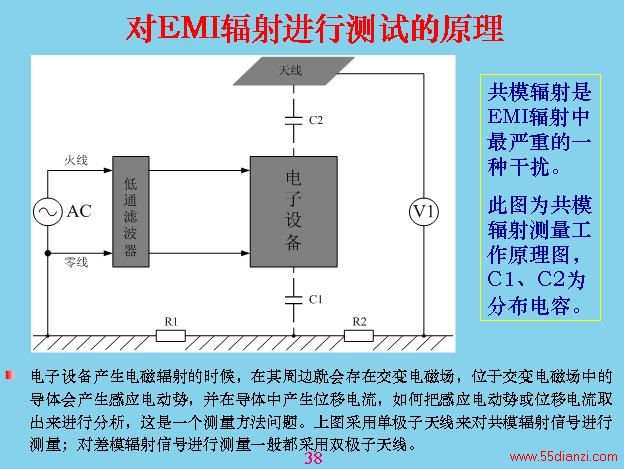

另外对于辐射干扰，我们最注意的就是共模干扰，差模干扰相对来说比共模干扰小很多，我们做过一个试验，在同一个导线里面流过的电容，相差的共模干扰是2500倍。上面就是对辐射进行测试，刚才是共模干扰，其他都是传导测试，其实就是辐射干扰测试，一般就是用天线来测，天线的测试原理就是这样的，量天线和大地之间的电压，这个设备与大地之间有分布电容，前面已经说过了，放这个在上面，与板接地产生分布电容。天线也有分布电容，分布电容不是跟设备大小和距离有关，所以测试的时候都有一个标准，固定设备中间距离有多远，天线面积用多大，还有一套天线，很多天线，不只是一个，计最大的那个，就是测试电压最大的那个，天线对辐射会产生谐振。

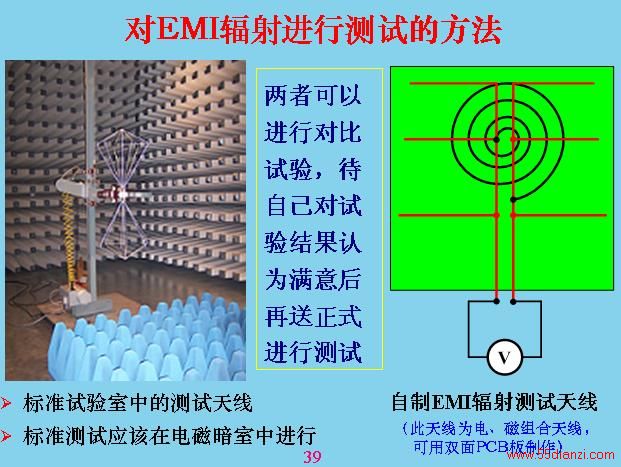

这就是标准的测试，这里面装了一个宽带天线，专门吸收电磁波，这里面都是塑料和导电橡胶，变成电流波在里面来回辐射，然后吸收掉。测试费用很高，一般都要几万元，如果没有把握好测几次，费用就受不了，最好测试之前自己先测一下。最简单的，就是用一块双面硬纸板，这边做一个正极天线，那边做一个磁电线，一边是接收电场的，一边是接收磁场，一圈、一圈相当于变压器的线圈，两根连起来相当于正极，长长短短可以把频率范围加宽。最好做成半波，但是半波对干扰来说很难定义范围，不过半波实际上也接收得到，只是幅度变小，就做得宽一些，多装几组以后进行测试。你在进行重力测试之前自己先测试，或者他测以后你再测一次，对比哪个频率超标或不合格了，自己再摸底，能够在那边插两个dB，你自己测了之后能插六个dB，那还不合格吗？它只是一个相对数据，因为这种方式也不是绝对科学的东西，而且每个试验室内都有一套标准的东西，只能在我这里测，不能在别的地方测，不管合不合理只能到我这里测，在同等条件下对比，你测试了以后，与他就可以对比差别出来。你在这里比，频率比也有相差，把它压下来就可以了。这个你可以用示波器，这也是常用的，相对来说也不贵，就可以使用，如果没有就用电视机高频头装一个简单的来调也可以，调到后面用一个表进行指示，像调电视台一样，慢慢描出一个曲线出来都可以。
什么是EMC？其实对于用户来说，他最关心的是EMC，但对于产品生产者来说EMI又是最关键的。因为EMI是电磁干扰，电磁干扰你生产出来的设备会干扰别人的设备，比如说电视机干扰别人的收音机，或者会干扰人家的手机，这就不行了，因为就把频率变成有偿资源，政府要卖钱的，卖给使用者以后，使用者就有权利要求你卖给我的频率一定能用，所以大家定了一个法则，法则定得太高不行，定得太低也不行，双方要有一个协议，定出来就是电磁兼容。电磁兼容是使用方和设备生产方两方协商的，一般执行都是权力部门，不是生产方来定。我们国家在1996年以前不管这样的东西的，为了监管，1996年以后我们引入EMC，就是电子兼容的概念，现在我们出口的产品都要经过EMC的认定，你没有经过EMC认定就不行。EMC认定一般有6个方面，以前只有3个方面，现在有6个方面，除了电磁场干扰以外还有安全性，安全现在也放到EMC里头去了。安全在每个国家都不一样，美国的法规放得比较松，相对来说没有欧洲那么严，但消费者要认这个东西，不管法律。比如uL认证，美国法律就没有规定，没有说产品一定要经过UL认证，但消费者认这个东西，你经过了认证我就认你，不经过我就不认你，欧洲都是有法律制定的。
我们后面再讲很具体的电路问题。很多人对地的概念不是很清楚，也不了解，现在很多人都把电路里面的公共关说成地，具体是不是？我们先介绍几个概念。一般按照道理，最早地就是大地，后来地慢慢习惯用到设备里面，包括外壳、输入线，比如说示波器或者信号线，与大地连在一起，有的不连，现在就变成了一个很模糊的概念，我们就把热地、冷地、浮地、接地几个概念简单介绍一下。这个符号是比较标准的接地符号，就是接大地的，不管哪个设备接地都是这个符号。热地国家还没有标准，大部分都习惯用这个箭头作为热地。冷地国家也没有标准，大家都接受是这样的，这三个地基本上电工里面都有明确定义的，这个地就是接大地，热地就是里面整流出来电源的某一端是公共端，人去摸它会带电，会电死人，和前面的火线会产生回路电流，会电到人，所以这个叫做热地。还有一个通过电子耦合以后没有电的关联，只有磁场关联，你去量根本没有回路，叫做冷地，手是可以摸的。但是你不要以为它是冷地就不带电，实际上它还是带电，为什么带电？大家可能一下子不是很清楚，它带的是静电，相当于极化带电，就是线圈通过感应以后，一头带负的，一头带正的。电容机也是，有一头带电，有一头不带电，这一点还是带负电，不带电的没有跟电路连接，定位与大地一样，所以叫做浮地。对应的不是与大地相等，但没有与大地连接，拿电表来量这一点与大地没有电压。浮地的信号现在还没有，如果大家参考的话可以参加这个符号来用，这个地方电位等于零，当两边发生变化就用这个来表，对电路分析有好处，特别是严重干扰的时候一定要把浮地找到，因为电位越高的地方电容越容易干扰，电位等于零，也就是浮地和电位是越低的地方干扰就越小。
