大功率LED智能化照明控制系统设计

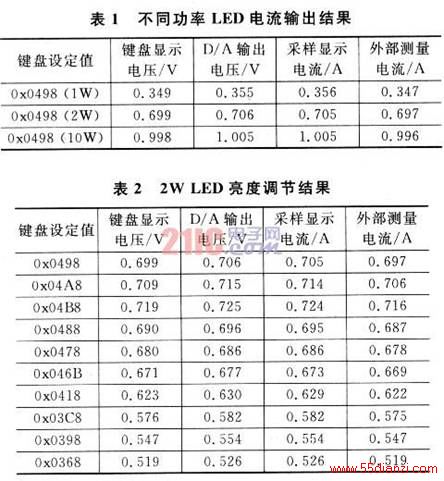

从以上测试结果可以看出，该系统实现了由单片机C8051F040控制的精密恒流源，保证了大功率LED的交效稳定工作，对于不同功率LED输出电流满足误差精度在±3 mA范围内的要求。另外，在进行亮度调节时可以看出，电流值小时，输出电流更接近给定电流；电流值较大时，由于系统散热性能不够优良导致恒流源电源性能下降，引起误差增大。误差存在的原因主要是采样电阻制作误差，同时系统工作时采样电阻发热，阻值变化也会引起误差。但总的看来，该系统具有较高的稳定性和精度。

结语

本系统通过单片机控制，有效地提高了光源输出的电流稳定性。实现了数字化光源驱动的智能控制，对大功率LED照明的发展具有很大的意义。在数据测试和调试方面，由于仪表存在误差和电路器件因工作时间过长温度升高而产生的误差，使得测量数据不是很精确，通过软件设计尽可能减少误差的存在，从而使输出电流的误差范围减小到±2 mA，大大提高了系统的精度。
