NXP高质量DTV TV520/80 和TV520/82 TV是完整的容易使用的参考设计，它是基于高度集成的PNX8536和PNX505x片上系统芯片，非常适合北美ATSC/NTSC市场(TV520/80)和欧/ 澳洲DVB-T市场 (TV520/82)。两种参考设计包括了所有的硬件和软件。本文介绍了TV520/8x解决方案的主要性能和方框图。
NXP integrated digital TV system solution TV520/8x
您想要在高度竞争的全球主流市场拥有一个完全集成的 LCD TV 系统解决方案吗？我们的 TV520/8x 系统解决方案提供先进的高清功能为您带来栩栩如生的观赏体验。进入数字时代发生的非常快速，对反应快速、能以令人印象深刻的产品且具有引人注目的价格进军主流市场的制造商而言，这里潜藏无限商机。
而我们的主流数字电视系统解决方案 TV520/8x 正能够帮助您达成这个目标，这些完整且使用简易的参考设计拥有绝佳的灵活性与效能，他们基于高度集成的 PNX835x 与 PNX505x 系统化芯片，是北美 ATSC/NTSC (TV520/80) 与欧洲 / 澳洲 DVB-T (TV520/82) 市场的理想选择。
两款参考设计都包含了您建构复合式电视所需的所有软硬件，不但可完美一同运作，同时可重用经过现场实际验证的中间件器件。由于我们在一颗芯片中集成多种功能，您的器件数量、电路板尺寸与整体器件成本都因而大幅降低。
丰富的图形强化功能包括：
新一代边缘相关解交错 (EDDI, Edge Dependent De-Interlacing)
具自动调整 2D/3D 切换的 3D 梳形滤波器
暂时噪声抑制
MPEG 假影抑制
具边缘相关处理的 4-field 多信道音频数字接口 (MADI, Multichannel Audio Digital Interface)
PNX505x 清晰度搭配芯片提供高分辨率电影抖动消除以及面向动态假影抑制的动态补偿扫描速率传换
此外，TV520/8x 解决方案可为薄型喇叭带来令人惊艳的丰富美妙音质，它们内置先进的数字音频处理算法与多样的其他选择，例如 Virtual Dolby、SRS TruSurround XT、Dolby Pro Logic II、BBE 与其他更多选择。
为了达到最快速的上市时程，我们还提供系统导入设计工具组 (SDT)，SDT 包含所有支持让您顺利开发产品差异化工艺以及定制项目如连接器配置、用户界面设计、不同液晶面板与前端器件等，此外，您也可以在复合式以及纯模拟设计上使用相同的开发工具例如排错软件。
完整的软硬件参考设计可达到最快的上市时程
专为 ATSC / NTSC (TV520/80) 或 PAL / SECAM / DVB-T (TV520/82) 接收进行优化的先进前端
经验证的中间件与应用软件 (在 Linux 系统上执行) 带来
所有数字与模拟信道上最佳的使用体验
通用使用者图形接口 (GUI) 以及为数字与模拟信号来源的优化图形设定
丰富的图形强化功能包括高分辨率电影抖动消除
自动图形控制
内嵌 HDMI 接收器、来源选择与 ADC 支持输入分辨率高达 1080p
双输出支持高清分辨率在 60Hz 高达 1080p 或 120 Hz 达 768p
软件可在 Linux 系统上执行

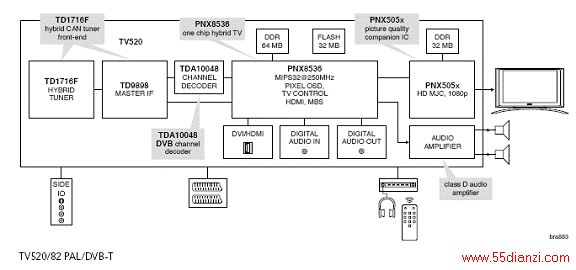

图1。TV520/8x解决方案方框图
TV520/8x解决方案主要特性：
Complete hardware and software reference designs for shortest time-to-market
Mature hybrid middleware and application software proven on TV810 DVB and ATSC systems
State-of-the-art front end optimized for regional requirements
For TV520/80:
TD1736OF hybrid ATSC/NTSC tuner
TDA10060 ATSC and OpenCable channel decoder
For TV520/82:
TD1716F hybrid PAL/SECAM/DVB-T tuner
TDA10048 OFDM channel decoder
Proven middleware and application software delivering:
Optimum end-user experience for both digital and analog channels
Single GUI and optimized picture settings for both digital and analog sources
Extensive range of picture improvement functions including:
Next-generation Edge-Dependent De-Interlacing (EDDI)
3D comb with auto-adaptive 2D/3D switching
Temporal noise reduction
MPEG artifact reduction
4-fi eld motion adaptive de-interlacing enhanced with edge-dependent processing
PNX505x picture quality companion IC providing HD movie judder cancellation and motion compensated scan rate conversion for motion artifact reduction
Auto Picture Control
Integrated HDMI receiver, source selection and A/D conversion supporting input resolutions up to 1080p
Digital RGB output supporting HD resolutions up to 1920x1080p
Software running on Linux Operating System
主要优势：
One global solution – by changing just the channel decoder and system software for either ATSC or DVB-T
Best price/picture performance in its class
Rapid, cost-effective, lowest-risk product development
Easy step up from the entry-level TV520/3x solution to offer more picture quality enhancement
