Microchip公司的MCP3909 三相电表参考设计是一个全功能三相电表。整个电表由两块电路板组成：主电路板和USB 通信模块。主电路板包含模拟电路和充当主RMS 引擎的PIC18F2520 器件,通信模块为PIC18F4550 USB 接口模块。本文介绍了使用PIC18F2520的MCP3909三相电表参考设计的主要特性,方框图以及三相电表参考设计完整电路图和所用的元器件清单(BOM).
MCP3909 三相电表参考设计是一个全功能三相电表。请注意该电表未经校准，应使用
标准电表校准设备和工具包中自带的软件对其进行校准。整个电表由两块电路板组成：
主电路板和USB 通信模块。工具包中自带的通信模块为PIC18F4550 USB 接口模块。
此USB 接口模块也含有一个LCD 显示屏。 主电路板包含模拟电路和充当主RMS 引擎
的PIC18F2520 器件。通信模块显示PIC18F2520 器件的输出，还可将电表连接至
PC，以便使用PIC18F4550 三相电表校准软件进行校准。电表设计含有可连续访问的
寄存器，旨在使用户能够使用本文所述固件灵活地将其升级至各种基于PIC 单片机的
电表设计。“三相电表USB 软件”为通过PIC18F4550 经由USB 监视和控制
PIC18F2520 器件提供了一种有用的简单方法。此外， PIC18F2520 的RS-232 接口可
用于创建定制的校准设置。电表软件提供了一个自动进行的逐步校准步骤，可用于快
速校准电表。

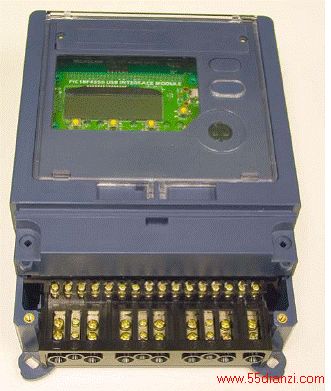

图1.MCP3909 三相电表参考设计

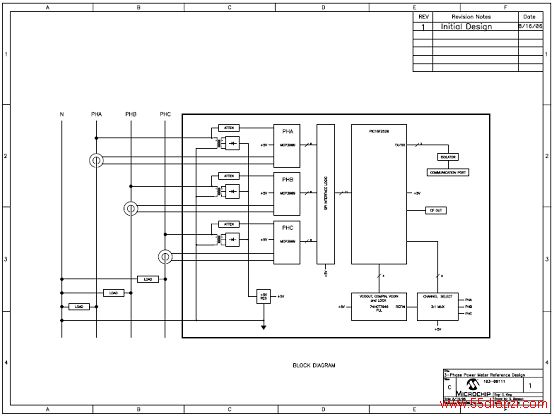

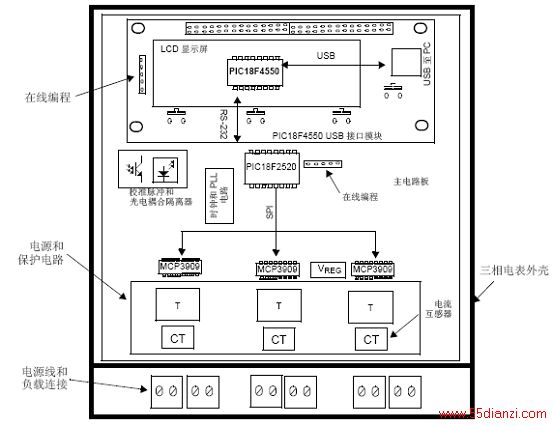

图2. 三相电表参考设计功能框图

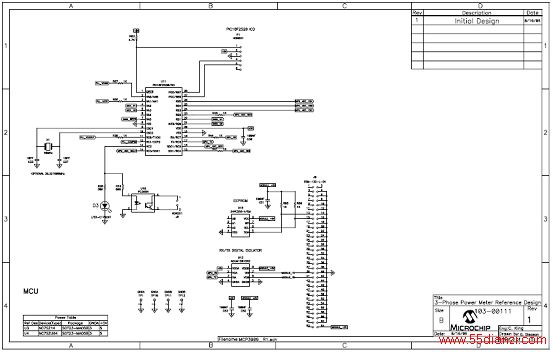

图3.三相电表参考设计电路图(1)

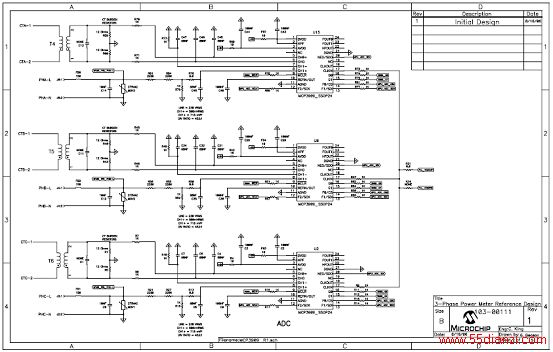

图4.三相电表参考设计电路图(2)

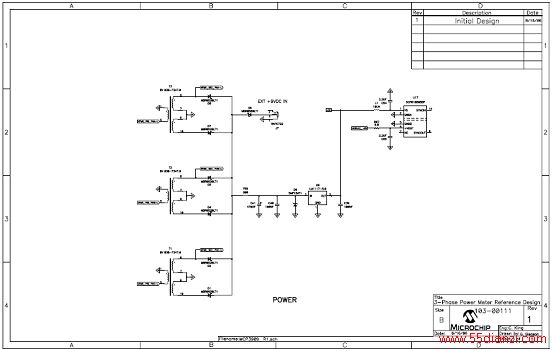

图5.三相电表参考设计电路图(3)
图6.三相电表参考设计电路图(4)
图7.三相电表参考设计电路图(5)

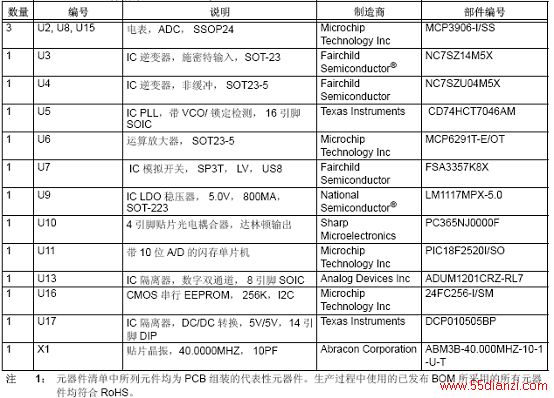

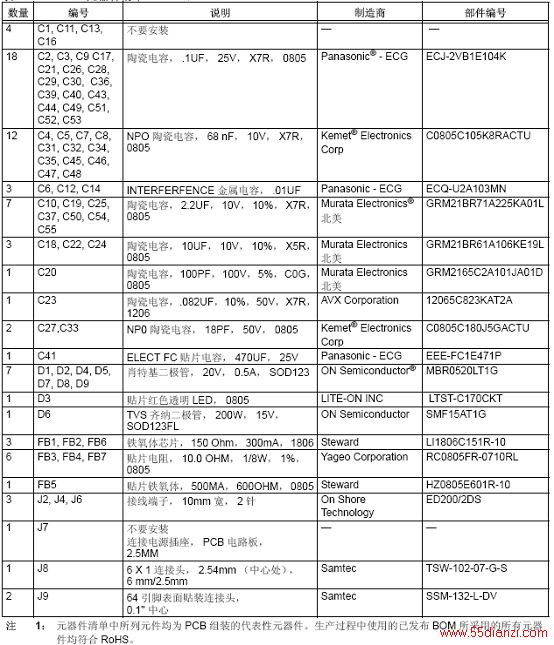

元器件清单（BOM）
