Mirohip PI32MX5 32位MU多媒体开发方案
Mirohip PI32MX5 32位MU多媒体开发方案
点击数：7368 次 录入时间：03-04 11:38:25 整理：http://www.55dianzi.com 电工文摘
图12。多媒体扩展板电路图：触摸屏插座

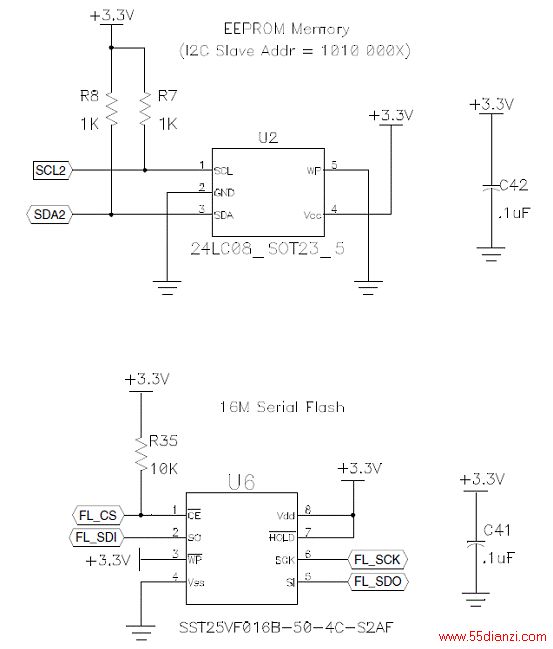

图13。多媒体扩展板电路图：存储器

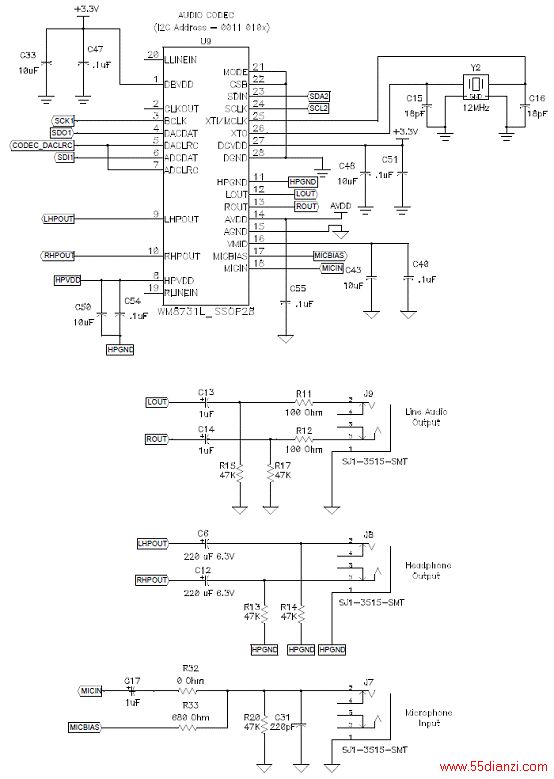

图14。多媒体扩展板电路图：音频

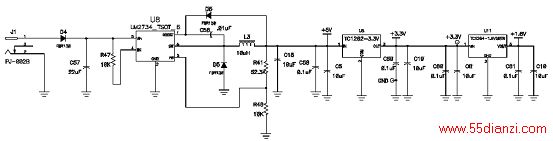

图15。多媒体扩展板电路图：电源

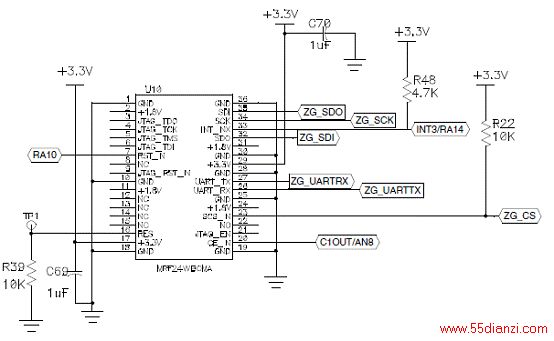

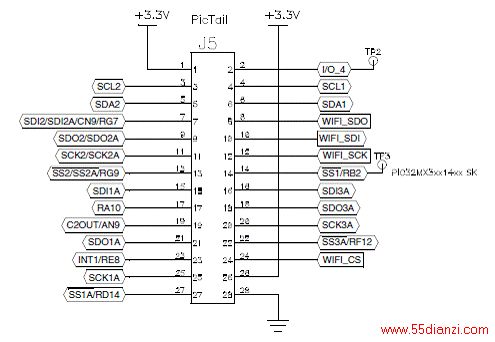

图16。多媒体扩展板电路图：无线
图17。多媒体扩展板电路图：I/O扩展连接器

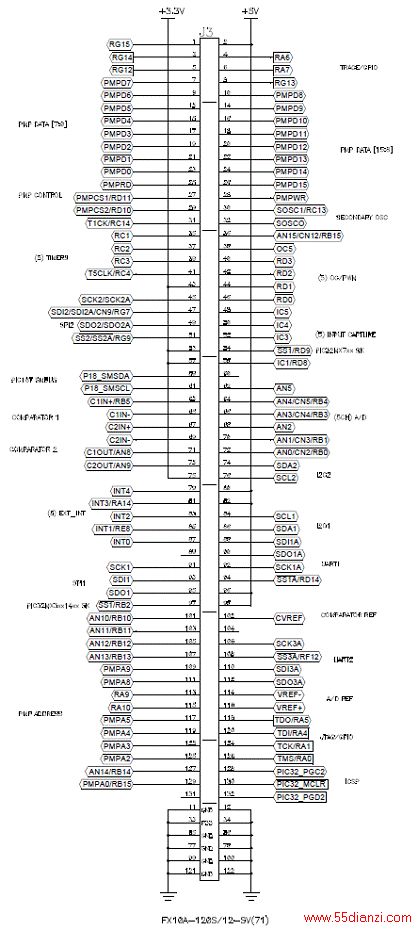

图18。多媒体扩展板电路图：起动套件连器

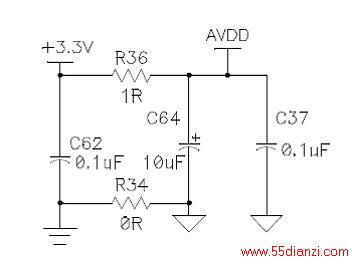

图19。多媒体扩展板电路图：模拟平面
图20。多媒体扩展板电路图：数字平面

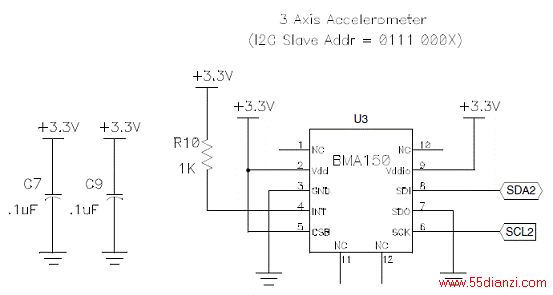

图21。多媒体扩展板电路图：加速度计

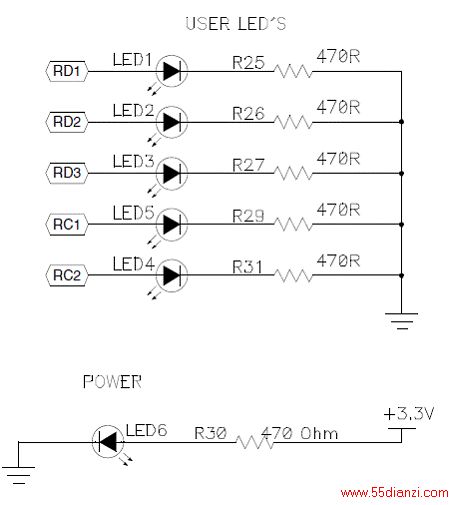

图22。多媒体扩展板电路图：用户和电源LED

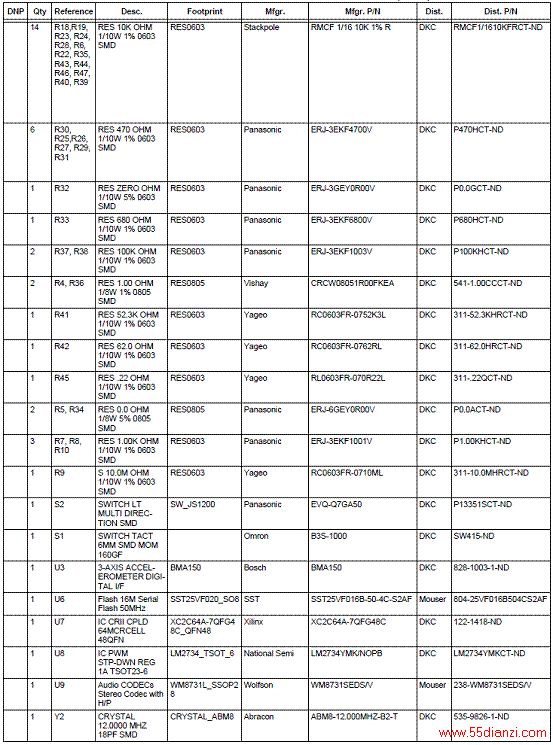

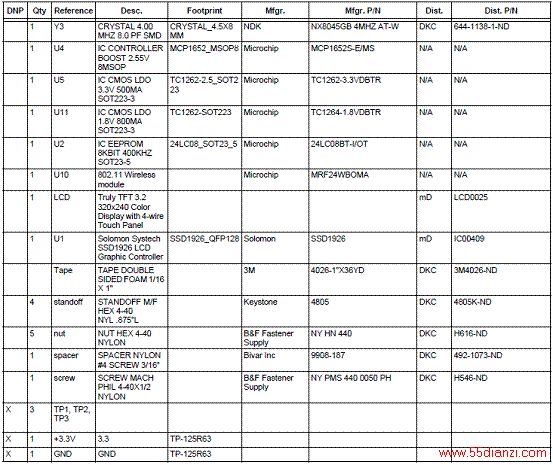

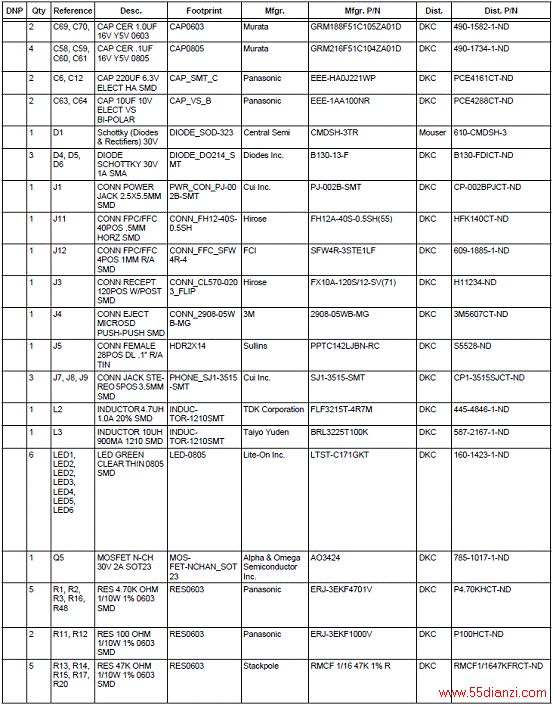

多媒体扩展板材料清单（BOM）：
上一页 [1] [2]
