我国电力事业的蓬勃发展给输变电设备制造业带来了机遇和挑战。根据国家“十一五”的电力发展规划：“十一五”期间，发电量年均增长6％～6.75％，2010年发电量将达3.2万亿kW～3.3万亿kW，相应需要发电装机7亿kW～7.3亿kW。5年新增发电装机2.15亿kW～2.45亿kW，年均增加4300万kW～5000万kW。在机遇和挑战中不断成长壮大起来的河南逐鹿电力设备（集团）公司，积聚了大批优秀的精英人才，在高科技的支持下，新产品开发和企业管理工作已达到相当水平，形成了完整的企业文化，提升为跨地区、跨所有制形式的新型企业，生产销售十余个类别、一百多个规格品种的输配电设备和电网电能谐波治理成套装置。下面就简单谈谈目前公司生产的应用广泛的谐波治理补偿成套装置。 一、无功补偿成套装置
1、高压MCR型动态（SVC）无功补偿装置
MCR型可控电抗器动态无功补偿系统由并联固定电容器组(兼滤波)和先进的磁控可调电抗器（MCR）组成。磁控电抗器的电感量无级可调，能自动快速跟踪补偿负荷无功、稳定母线电压。该系统控制器采用16位微电脑芯片，能实时检测电网无功和电压参数，对磁控电抗器实施快速、准确控制。

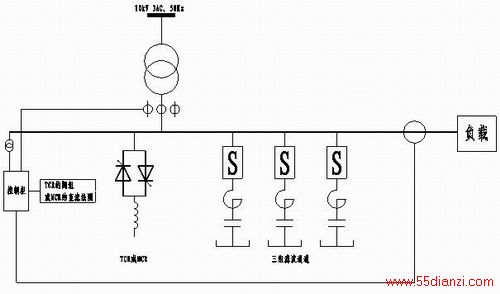

系统接线示意图 无功自动跟踪补偿装置采用固定电容器配合磁控电抗器的方式，当系统无功过剩时，固定补偿电容器发出的容性无功由电抗器吸收；当缺乏无功时，电抗器容量自动减小，由补偿电容提供容性无功。磁控电抗器控制装置实时测量计算系统有功功率、无功功率、功率因数和母线电压，并调整电抗器的输出容量，使系统在保证母线电压合格的条件下，无功最小。
2、高压TCR型动态无功补偿装置

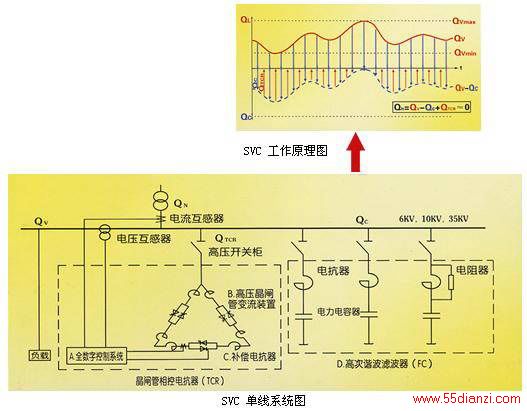

SVC如图接入系统中，电容器提供固定的容性无功Qc，补偿电抗器通过的电流决定了补偿电抗器输出感性无功QTCR的大小，感性无功和容性无功相抵消，只要能做到系统无功Qn=Qv(系统所需)-Qc+QTCR=常数(或0)，则能实现电网功率因数=常数，电压几乎不波动，关键是准确控制晶闸管的触发角，得到所需的流过补偿电抗器的电流，晶闸管变流装置和控制系统能够实现这个功能，采集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值(可能是0)进行比较，计算得触发角大小，通过晶闸管触发装置使晶闸管流过所需电流。
对于不对称负荷，利用steinmets理论实现分相调节，消除负序电流,平衡三相电网。
3、高压数码编组自动投切无功补偿成套装置
目前，电力系统广泛使用的传统型高压并联电容器补偿装置，由于不分组手动（或自动）投切，补偿后无法满足系统无功不断变化的需求，因而功率因数不能达到比较高而且平稳的水平，当系统重载时应投入足够的无功补偿容量，而当主变轻载后必须及时切除投入的电容器，否则可能会因过补偿使电压升高造成事故。如果采用传统的分组投切电容器补偿装置来满足由于负荷变化引起的无功需求，则可能存在由于设备安装复杂，安装所需要的材料较多，装置占地面积增大等问题。数码编组自动投切无功补偿装置很好地解决了以上问题，装置是分组自动投切补偿的，补偿功率因数可保证在任何时候不低于设定的数值，在系统轻载时装置会自动切除多余的补偿电容器，不会使系统电压升高。一般情况下，编码投切的电容器组最小投切单元的容量会设计成系统最低无功需求的容量，每个电容器组均设有过流、过压、欠压、速断、三相不平衡等保护，而这些保护对单台电容是十分可靠的，由于每次投入的容量减小，对于线路的冲击也大大减小，安装费用低廉，占地面积也大大减小。
4、高压柱上式无功补偿成套装置

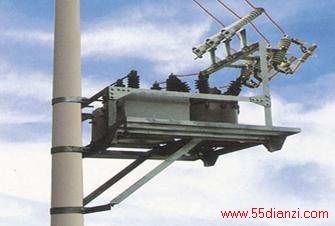

ZL/TBBZ柱上式无功自动补偿装置 ZL/TBBZ型柱上式自动投切线路无功补偿装置是由支持绝缘子、跌落式专用高压熔断器、自动投切负荷开关以及并联电容器、钢结构框架等组成的新型成套设备。它具有体积小、重量轻、安装简便、自动化程度高之优点。主要用于6kV和10kV配电线路上，对电容器按供电峰谷时段，电压高低实现自动投切。它在改善电网供电电压、提高功率因数、降低线路损耗上具有投资少，见效快的特点，尤其适用于农村电网进行线路补偿。
本装置设计充分考虑农村电网无功补偿之要求－分散补偿，安装快捷，不占耕地，维修方便。在保证电气安全的前提下，框架结构紧凑，体积达到最小，适合安装于任一地点的杆木上，其两侧装有可折叠的检修平台，以便工作人员检修之用。装置中用于过电流保护与隔离的跌落式熔断器，不仅能避免补偿电容器承受过电流的危害，也能配合负荷开关开断一定大的短路电流，给装置的安装点带来了充分的选择性。负荷开关可以根据电压对电容器进行自动投切，电容器本身带有放电电阻，在分断后能自行放电，延长了电容器的使用寿命。
5、低压无功补偿成套装置

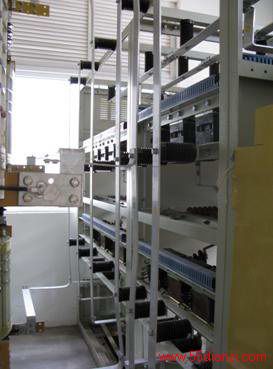

ZL/WZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。ZL/WZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；
WZJ系列电能质量监控及低压无功自动补偿装置,通过柜内装设的自动无功补偿控制器的动作,自动地控制柜内并联电容器组的投入和切除,使电网的无功消耗保持在最低状态,从而提高电网电压质量,减少输电系统和变压器的损耗。同时也可以通过转换开关对并联电容器组的投切进行手动的控制。达到调节系统电压，节约能源的目的
低压分相投切自动无功补偿成套装置，如用户需要可将无功功率补偿和照明配电集于一体，可具有“补偿”和“配电”双重功能。该装置能自动检测各相负载的功率因数，而自动分相投入各相所需的电容量，使各相的无功功率补偿达到最佳状态。对改善电网功率因数、提高电网效率、减少线路损耗、改善电压质量、节约用电、增大变压器有功容量、降低配电线路成本等有显著效果。装置均采用先进的数字仪表，使参数更加准确、直观，便于操作人员掌握。
二、高压无源电力滤波及无功补偿成套装置
1、通用型高压无源电力滤波及无功补偿成套装置

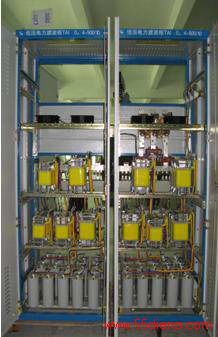

钢铁、石油化工、冶金、煤炭以及印染等行业的负荷在工作过程中产生大量谐波，对电力系统造成严重的污染，影响供电质量。无源电力滤波装置就近吸收谐波源产生的谐波电流，是抑制谐波污染的一种有效措施。无源电力滤波装置主要由滤波电容器、空心滤波电抗器和无感电阻的适当组合而成，运行中与谐波源并联，起滤波作用并兼顾无功补偿和调压的需要。由于它经济实用、结构简单、运行可靠、维护方便等原因，得到了广泛应用。
无源电力滤波器主要由滤波电容器、滤波电抗器和无感电阻器等适合连接组成，完成滤除谐波兼顾无功补偿的作用。其主要的工作原理是电路的串联谐振，在某一个谐波频率下，当电容器的容抗和电抗器的感抗相等时，其串联等效电抗为很低值，对相应频次谐波表现出低阻抗，从而有效的抑制了流向系统或其它负荷的谐波电流，改善了系统的电压畸变。
按结构和接线方式分，无源电力滤波器主要有以下几种：单调谐波滤波器、双调谐波滤波器、C型滤波器、高通滤波器等。单调谐波滤波器是工程中使用最多的滤波器，它仅对某一次谐波起滤波作用，特点是结构简单，但对元件的工作稳定性要求高，较小的额定值改变会带来较大的滤波效益劣化。双调谐波滤波器同时吸收两种频率的谐波，实际上相当于两个并联的单调谐波滤波器，但减少了回路，基波损耗较小，只有一个电抗器承受全部冲击电压。这种滤波器结构复杂，调谐困难，但在高压大容量装置中采用有一定的技术经济的优越性。
