探头式热继电器用于控温及电机保护

 一、恒温控制器
  由于JJD缓动型热继电器的控制精度不大于±1℃，回差可小到±0.5℃以下，因而可以作最简单、最可靠的恒温控制器。

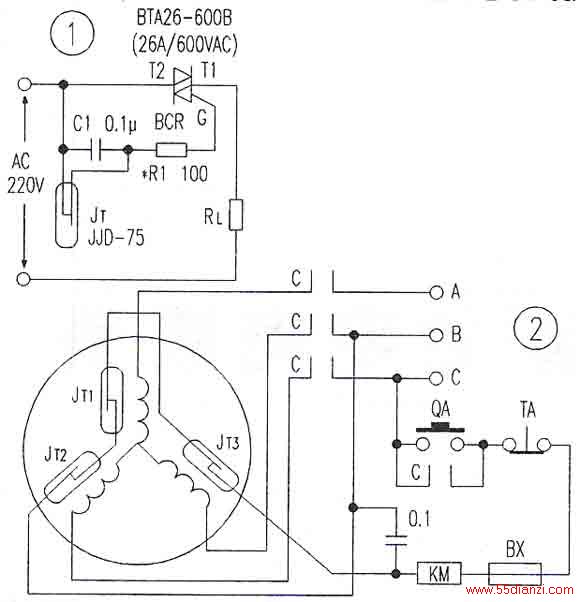

  图1是这种恒温控制器的电路原理。其中c1是防止触点拉弧的，R1根据带动功率大小及双向可控硅输出功率的大小来调整，JJD应绝缘后贴在加热器RL表面，作测温探头。
  二、电机热保护
  图2是三相电动机多功能保护器，探头选用的温度是根据电动机的绝缘等级而定。例如：8级绝缘选用JJD一125℃。在各相线包内埋设，每相一只，然后把它们串联。注意继电器外壳与电机线包的绝缘。装好后必须用l000V摇表测定，其绝缘电阻大于100MΩ，方可进入后道浸漆处理工序。
  该装置可以避免电机因堵转、缺相、过压、欠压、环境温度过高，长期过载，频繁启动所造成的损坏。
