禽蛋孵化恒温箱工作原理与故障检修

禽蛋孵化恒温箱工作原理与故障检修

点击数:7327 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   电工文摘

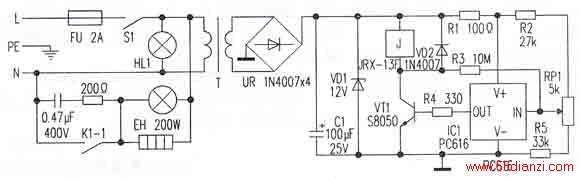

该型禽蛋孵化恒温箱采用温度传感器集成电路(PC616),温度调整范围在10~60℃,电路简单使用方便。现结合电路图(附后)简述其工作原理及常见故障处理。
  一、工作原理
  接通电源,闭合电源开关s1,变压器T次级输出约12V交流电,经整流桥UR整流、电容C1滤波、稳压二极管VD1稳压后为继电器供电。同时该直流电源经电阻R1限流后为温度控制电路供电。
  电阻R2、电位器RP1,电阻R5组成分压电路将温度信号转换为电压信号。改变电位器RP1即可调节恒温箱设定温度。刚接通电源时,由于恒温箱内温度低于设定温度,温度传感器集成块IC1的OUT端输出高电平,三极管VT1导通,继电器J受电吸合,常开接点K1-1闭合,电加热管EH受电发热加温。随着恒温箱内的温度缓慢上升达到设定温度时,IC1的OUT端输出低电平,VT1截止.J失电释放,K1—1断开EH停止加热。恒温箱内温度下降,IC1OUT端输出高电平,EH重新受电加热,箱内温度上升达到设定温度时,IC1OUT端输出低电平,如此循环,使恒温箱内的温度保持在设定的孵化恒温温度。
  二、故障维修
  1.电源指示灯亮.不加热。该故障可能为VT1不良或加热管损坏等原因。本例为继电器触点K1一1接不通,大多是触点烧蚀所致,可用JRX-13F/12V继电器更换。并且,在其触点两端并接有0.47μF/400V电容和200Ω电阻串联而成的保护电路.以提高可靠性。
  2.温度调节误差大。
  这多见为RP1滑臂端接触不良,更换即可。此外,IC1虽不易损坏,但安装位置较关键,应安置在孵化箱的中间位置,且不能与其他物件相碰,以保证温度取样的真实性。
