GVG-110特技切换台电源故障检修一例

故障现象：机器每次工作二十分钟左右，主节目输出(PGM)和预监输出(PVW)图像杂乱无章，同时一组电源指示灯熄灭。冷机接通开关S1，用万用表监测电源板+5V、+10V、-10V和+9V/+14V四组电压。发现+1OV端子电压不稳定且逐渐上升．当电压升至近13V时，指示灯DS2突然熄灭，电压跌至节1V。

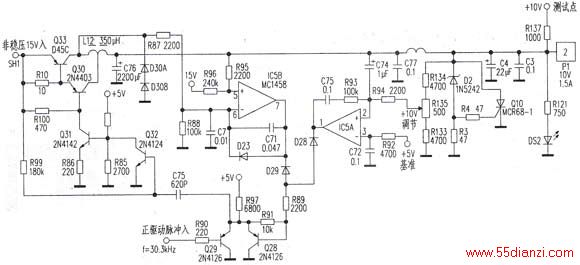

  检修：该型电源原理图，见附图。关机检查+10V负载无过流现象，说明系可控硅Q1O(MCR68-1)导通保护。仔细检查由IC5(MCt458)及周围元件构成的稳压电路，发现+IOV调节电位器Rt135损坏，更换一只优质500Ω电位器并调节该电位器使电压为1OV后试机，故障排除。
