J2217型声速测量仪用以测量声音在不同传播介质的传播速度，同时也可测声音的频率。仪器主要由两个声音传感器、一个触发器、一个声源、两个支架和4根导线组成，并与J0201型数字计时器配套使用。
一、工作原理

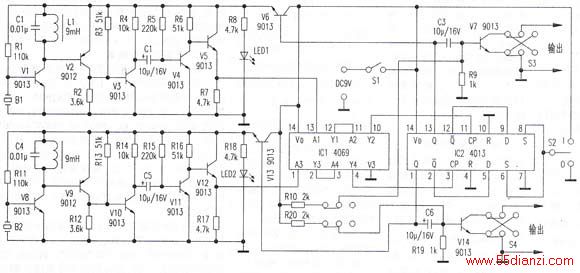

J2217型声速测量仪的触发器由声电转换电路、选频放大电路、整形电路、触发输出电路和锁存电路组成。整机原理图如附图所示。该电路有两路完全相同的通道，其工作原理完全相同。下面以其中一路为例进行介绍。
1．声电转换电路
当有声音时，声波产生的声压使压电陶瓷片B1发生机械变形，陶瓷片两个表面上形成微弱的电压信号，完成压电转换功能。2．选频放大电路
选频放大电路由V1～V4及外围元件组成。81产生的微弱音频电压信号先由v1进行选频放大，再经V2、V3、V4进行电压放大，从V4的集电极输出。由选频网络连接在三极管Vl集电极电路中的C1、Lt回路选择与压电陶瓷片固有频率相近的音频信号进行放大，以提高仪器的抗干扰能力，防止其他音源对仪器的干扰。
为了减轻选频放犬电路的负担，防止后级脉冲电路对选频放大电路的干扰，在V4之后设置了射极跟随器V5，对放大的音频信号电压通过V5的发射极输出，送到整形电路IC1。
3．整形电路
V5射极输出的电压信号经IC14069的两个非门整形后，输出前后沿陡峭的矩形波。
4．触发输出电路
触发输出电路由双D触发器IC24013担任。工作开始前．先将复位开关S2置为“1”，D触发器的S触发端为“1”。R触发端因始终接地而为“0”，此时，输出端为“1”，发光二极管V15发光，指示触发器已复位(v15即面板上的信号指示灯点亮，说明仪器已准备就绪，等待声波信号到来)。
然后．将复位开关S2置为"0"，D触发器的S和R两触发端都是“O”，进入工作状态。
当整形电路IC1⑩脚输出的矩形脉冲的上沿到达IC2的11脚CP端时，D触发器被触发翻转。IC213脚Q端由“1”变为"0"。该信号经隔直c3耦合到V7的基极．必须由输出选择开关对V7的输出相位作选择后才能输出，以便与配用数字计时器正确匹配。
J0201型数字计时器的机内电源一般分为+12V和-24V两种类型，前者要求用上跳变电压触发启动数字计时器工作，后者用下跳变电压触发启动数字计时器工作。当机内电源是+12V类型时，应将触发器上的输出选择按钮开关S3按下，这时v7以集电极输出方式工作，将送到基极的下跳变电压反相放大，成为正跳变电压输出。当机内电源是一24V类型时，应将触发器上的输出选择按钮开关s3弹起．这时，v7以发射极输出的方式工作为射极跟随器，仍输出下跳变电压给数字计时器。
下跳变波形的脉宽由三极管V7输入端的阻容网络R9、R10、C3决定。
当IC2-13脚Q端产生下跳变而变为低电平时，三极管V6截止，LEDl熄灭。指示声波信号已经来到，计时工作开始。
当声波到达第2只声音传感器时，第2只信号指示灯LED2也熄灭，指示计时工作结束。
5．锁存电路
由于声波使压电陶瓷片产生的音频电压信号不可能是单波长的，故经选频放大和脉冲整形后也不可能是单个矩形脉冲。矩形脉冲波列会使D触发器不断工作，由此在IC2的Q端上将输出矩形脉冲波列。这会导致J0201型数字计时器不断收到触发启停脉冲而无法正常工作。
为了能使D触发器在输出一个有效触发脉冲后立即停止工作．必须设置锁存电路。
锁存电路由v6担任，当复位开关s2置为"1"时，IC2的Q端为"t"，V6饱和导通，使前置的选频放大电路获得工作电压．进行选频放大工作。
一旦有起始信号被整形作为第一个矩形脉冲触发D触发器翻转后，IC2的O端立即变为低电平．使V6截止，前置的选频放大电路失去工作电压，停止工作，随后的信号电压即废弃不要．而锁住IC2的输出不变。同时，信号指示灯熄灭，指示计时工作停止。
二、故障检修
1．触发器内装入电池，电源开关合上．复位开关置“复位”挡．指示灯不亮。故障来自电源电路、D触发器电路和自锁电路。
2．触发器复位开关置“工作状态”挡．铃铛发声后，触发器面板上的两只信号指示灯不熄。故障部位在声电转换电路、选频放大电路、非门等。
