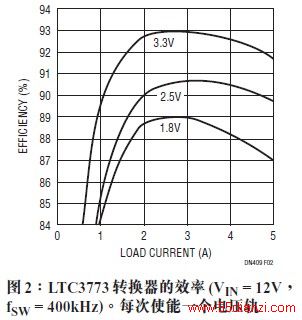

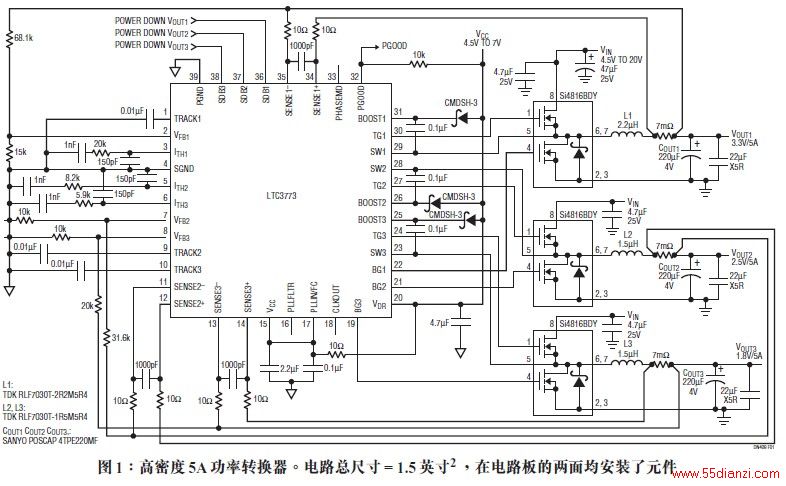

图 1 示出了一款采用 LTC3773 控制器的高密度三路输出 DC/DC 转换器，每个输出可提供高达 5A 的电流。图 2 示出了每种输出在不同负载电流条件下的效率曲线，实现了高达 93% 的效率。通过采用双通道 FET 和400kHz 的开关频率 (它允许使用 7mm x 7mm 的铁氧体电感器) 节省了占用空间。

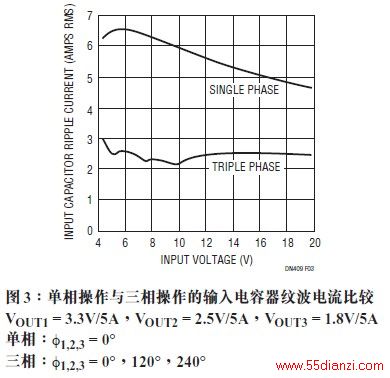

对 3 个电压轨进行异相开关操作将实现性能的提升和成本的减少。运用三相操作来替代单相操作能够使输入电容器纹波电流减小 50% 以上 (如图 3 所示)，因而允许使用较小的输入电容。可以把两相或更多相的输出连接在一起，这也将起到减小输出纹波电流的作用，并加快负载阶跃响应。利用 CLKOUT 引脚 (仅采用 QFN 封装的器件具有该引脚) 可实现多达 6 个相位的同步。由於 LTC3773 采用了峰值电流模式架构，因此在并行相位之间实现了快速而准确的均流。
每个电压轨的补偿是利用 ITH 引脚 (误差放大器输出)上的一个 RC 网络来完成的。外部 ITH 补偿和电流模式拓扑结构使得设计师能够借助极小的输出电容 (可采用多种类型的电容器，包括导电聚合物电容器、钽电容器和陶瓷电容器) 来轻松地实现转换器的稳定，同时仍然实现快速负载阶跃响应 (见图 4 )。
LTC3773 的其他特点包括电压轨跟踪和排序、一个PGOOD (电源良好) 信号和三种可选的轻负载工作模式(连续传导模式、Burst Mode? 操作和脉冲跳跃模式)。
结论
如今，当设计师在其电信、服务器或网络系统中需要兼具紧凑和成本效益性的三路电源轨时，他们拥有了一款完美且实用的解决方案。
