SolidWorks线路系统设计解决方案分析

使用缆束平展和出详图功能，您可以从 3D 电力线路装配体生成 2D 缆束制造工程图。缆束制造工程图将自动从 3D 线路装配体平展线路路径并保留 3D 长度，同时为缆束中的每个接头实例自动生成接头视图块。接头视图块可以显示接头管脚或型腔中的电线颜色（如图所示）。

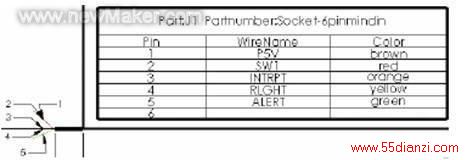

此外，您可以在缆束工程图中生成报告，包括用来观阅线路子装配体中所有电线和电缆连接信息的电路摘要及缆束材料明细表；在生成报告时，可以为每个零件插入一零件序号并将项目号包括在缆束材料明细表中；报告也可以在新材料添加到缆束后自动更新。您还可以为每个接头零部件生成带有管脚/型腔标示和相对应电线名称的接头管脚-电线表，包括扇出显示电力电缆或缆束的每根电线（如图所示）。在缆束制造工程图中，您也可以添加保护套到缆束段，或者为缆束工程图指定接线头、密封、塞子等。对于缆束对象的多个实例，您可以为每个实例添加不同的实例属性，实例属性可附加到电线、电缆、零件、及接线头。设计规则检查可以让您检查缆束并显示发现的错误、警告、及您所选择需要检查的注释。由于2D 缆束工程图中的信息直接从 3D 线路装配体生成，所以当您更改 3D 线路装配体中的线束长度、电线连接等信息并保存装配体时，软件将自动更新 2D 缆束工程图。

三、电气导管

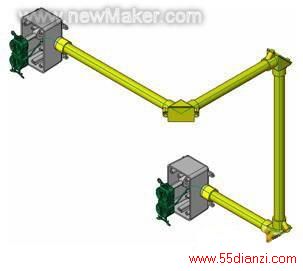

电气导管是一个特殊的线路子装配体，它包括硬性管道线路和电力线路。您可以通过使用导管零部件来生成电气导管设计。导管零部件包含一个特殊的连接点：导管连接点。

在电气导管模型中，您延伸零部件之间的线路，如带管道和弯管的接线盒；然后添加标记缆线或电线末端的电气零部件，如插头或环形接线头。使用自动步路将电气零部件与导管线路末端连接，以生成通过导管的电缆或电线的路径。

对于电气导管的材料明细表，您可以使用 SolidWorks 提供的表格模板来添加一显示电力电缆设计所独有的材料明细表。材料明细表的标题为“电路摘要”，包括导线 ID、颜色、长度和从/到信息。

四、总结

使用SolidWorks Routing，您的线路系统设计可在与设备设计相同的集成软件包中完成，无需进行文件模型的转换。通过SolidWorks Routing提供的强大的线路系统设计能力，让您在设计管筒、管道、电力电缆和缆束以及电气导管时轻而易举，同时让您的设计拥有更高的效率、更精确的BOM、更短的上市时间，以及更低的成本。(
