5 试验中高频振荡的抑制及结果分析

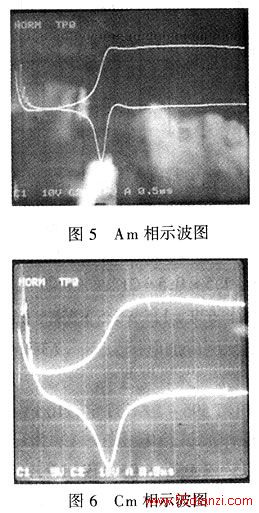

试验中，考虑到冲击电压发生器对低压侧放电时，按变比关系高中压侧线圈感应的电压波形会由于变压器漏抗和电容的影响而在波头上产生高频振荡，这种高频振荡具有尖端脉冲幅值高、持续时间短的特点，为避免这种接近冲击波的电压对变压器绕组带来不良影响，在操作波试验回路中采用了双级滤波，合理选择电容C3、C4、C5、C6的值，R4、R5、R6、R示伤电阻选用无感电阻，采用屏蔽电缆测量等措施来削弱高频振荡的影响，实践证明，这些措施虽不能完全消除高频振荡，但可大大削弱高频振荡。测得的Am、Cm相电压示波图如图5、图6所示。
加全压于绕组上时，波头大于180μs，波尾大于2 000μs，90％持续时间大于1 000μs，理论效率为图5 Am相示波图68.5%，实际效率达玻64.8%。采用上述方法接线，从试验波形、数据看，波头、波尾、90%持续时间和试验电压都达到了规定值，且从电流、电压波形来看，没有发现绕组存在缺陷，实际效率没有大的变化，因而达到了对该自耦变压器考核的要求。
6 结论
（1）由于自耦变压器与非自耦变压器绝缘水平的不同，以及变压器有调压分接位置上的差异、绕组、中性点绝缘水平的不同，因此变压器操作波试验必须依据现有的试验条件及变压器的特点来合理选择试验接线，试验电压。
（2）试验的试验电压值、接地端和加压端和操作波试验有较大影响，因此必须合理地接线并适当加压，才能达到检验变压器绕组，考核变压器主绝缘、纵绝缘的目的。
参考文献：
［1］ 陈化钢.电气设备预防性试验方法［M］.北京：水利电力出版社，1994
［2］ DL/T596-1996电力设备预防性试验规程［S］.
