微机型变压器差动保护动作原因分析

　　②、 按相制动：
　
　　即利用差流中最大相的二次谐波与基波比值来制动。
　　③、 综合相制动：
　
　　即利用三相差流中二次谐波的最大值与基波的最大值之比来制动。
　　④、 笔者提出的方法，制动电流的谐波比最大相制动：
　

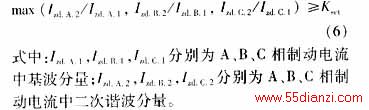

　　即利用满足差动动作条件的制动电流中二次谐波与基波比的最大值来制动。
　　制动电流的选取有以下三种方式：
　
式中：I_h1，I_l1－变压器高、低压侧基波电流 ;I_h2，I_l2－变压器高、低压侧二次谐波电流。

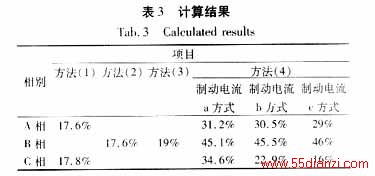

　　下面列表对上述四种方法二次谐波比进行比较（仅比较第4特征点）

　　从表3分析可得如下结论：
　　1、方法④实际是利用负载变压器励磁涌流中的二次谐波来进行制动的，因此二次谐波比比较高。
　　2、应采用单相制动三相的制动方式。方法④在被保护变压器空充及区内故障时的影响与方法①相同。采用该闭锁方式只能提高微机型变压器差动保护的可靠性，而且能更好的发挥比例制动式差动保护能保护变压器匝间短路的优点。

四、 结论
　　本文通过一起微机型变压器差动保护误动原因的分析，揭示了大型变压器暂态饱和对差动保护的影响。这也是比例式变压器差动保护误动频繁的一个重要原因。并提出了解决该问题的新办法。望继电保护专家与变压器专家共同研究大型变压器暂态饱和的特点及现象，这对提高变压器差动保护的正确动作率大有好处。

参考文献

[1] 朱声石. 差动保护采用P级电流互感器的问题. 继电器 2000（7）4～7.
[2] 胡玉峰 陈德树 尹项根等. 微机变压器保护中几种谐波制动计算的比较. 继电器 2000（7）41～45.
[3] ABB公司 具有制动特性的差动保护SPAD346C用户手册及技术说明书.
