220kV大型变电站户外高压配电装置实施系统

220kV大型变电站户外高压配电装置实施系统

点击数:7373 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   电工文摘
211和NAS312为双按钮程序锁,安装于户外配电控制箱内;NAS312·(M14)的意义为:母联回路的1号钥匙M1和本回路的4号钥匙均能插入此孔,且该孔为活位孔,钥匙插入操作后即可拔出。XJ为显示继电器接受PT次级100V信号电压,控制电磁程序转换锁WGD101的电源通断,操作电压为220V;WG313安装于旁路刀闸4P上,·(1)孔为活位孔,该锁有三把钥匙,合闸时三进一出。箭头→表示由前向后的停电操作顺序方向;←表示由后向前的送电操作顺序方向。图中母联、线路、旁路各回路均处于接于Ⅰ母线的合闸运行状态。
   现分析其倒母线及旁路转带的操作方法:
  (1)倒母线操作 图4中1G合闸,Ⅰ母线工作,现倒至Ⅱ母工作时,只需自母联回路的模拟盘锁上取出M1号钥匙(母联投入运行后方能取出),插入2G的NAS312· (M14)孔中,当另一4号钥匙在位时即可按合闸按钮,将2G合闸,之后M1仍可自·(M14)中拔出,去合其他回路的2G。也可将3号钥匙拔出,与M1同时插入1G的NAS312·(M14)及③孔中,按分闸按钮,使1G分闸,之后再拔出M1,去其他回路进行倒合闸操作。出线回路的停送电正常操作是靠两把4号钥匙进行的,这是因为在设计程序时,使4号钥匙可以插入·(M14)孔,所以正常停送电操作时,两把4号钥匙同时进入NAS312(送电操作)或WD321(停电操作)。

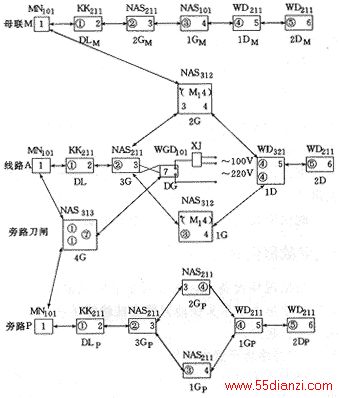

图4 采用“林海”操作方法进行母线倒闸时
以程序锁为主的闭锁方案

  “林海”操作法与传统的采用母线倒排锁的方法相比,省去了中间倒钥匙环节,使原来复杂的倒母线操作变得简单、可靠、方便。
  线路侧接地刀闸的合闸条件有三:一是3G分闸,其与DG间的机械闭锁已经解锁;二是线路上已无高压电存在(通过线路PT次级有无100V电压验得),由显示继电器XJ接通电磁程序转换锁的电源,插入电磁线圈;三是旁路刀闸处于分闸状态,7号钥匙已返回WGD101按动按钮即可进行合闸操作。
  当各隔离开关为手动操作时,只需将NAS211、NAS312相应更换为WG211、WG312即可。操作分析完全相同。
  (2)旁路转带操作 此方案为等电位操作法。旁路刀闸4G的合分闸条件是所带线路及旁路回路均处于合闸运行而且线路接地刀闸DG处于分闸状态时方能进行。
  代表A回路已处于合闸运行的1号钥匙,代表P回路已合闸运行的1P号钥匙以及线路接地刀闸已分闸的7号钥匙均已插入4G的WG313中后,4G即可合闸。合闸后1号钥匙又可自①中拔出返回本回路进行A回路的停电操作,从而线路改由旁路刀闸转代。当A回路检修完毕恢复送电之后再将1号钥匙插入4G、WG313的①孔中,4G作分闸操作后,三把钥匙均可拔出返回原回路,其中1P可以对P回路作停电操作。
  通过以上分析可以看出,用电磁程序联动锁和用程序锁时的“林海”操作法,均可以将最复杂的双母线带旁路结线方式的倒母线、带旁路转代的操作达到最简单、最方便的地步。220kV以上的大容量变电站若采用电磁程序联动锁较之采用其他闭锁方式,则将显示出更多的优越性。

作者简介:闫新军 工程师,淄博电业局生技部,变电运行管理专工。
     李昌斌 工程师,淄博电业局安监部主任。
     刘全亮 高级工程师,所长,从事防误闭锁装置的研究和开发工作。

作者单位:闫新军 李昌斌(淄博电业局,山东淄博,250032) 刘全亮(淄博通用电器研究所,山东淄博,255031)
