对半波整流在照明中应用

摘要：线路工程建设不都是一条直线型的，一般都有折线或转角。对于农网改造工程建设中的10kV及以下配电线路，由于进村接户，距离短、转角多，在施工中对每个施工小组均配置测量仪器用来测量线路的转角或分歧角既不经济，也不符合客观实际。施工人员在现场施工中对线路转角或分歧角一般都是估计猜测，往往与实际出入很大，无准确性。
关键词：半波 整流 照明 　　发表了"半波整流在照明中应用"的文章后，引起了不少同行的关注，对这个问题进行了讨论。现发表本文，对于半波整流在照明中的应用，作以理论分析，并给出了结论，供大家参考。

1　引言

　　该波形为一脉动的半波交流电，未加滤波装置，不能算作直流，故不能采用电压平均值U_p(U_p=0.45U_f)来计算功率，应该取半波整流交流电压的有效值U_f来计算白炽灯两端消耗的功率P(见图1、2)。

2　半波整流电压的有效值计算

　　周期电压的有效值乃是瞬时值的平方在一个周期内的平均值再开平方根(即方均根值)^[1]。

ν=U_msinωt (1)

(2)

=0.5U_m

3　白炽灯两端消耗的功率P的计算

(3)

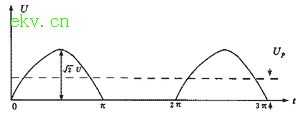

图1 半波整流波形图

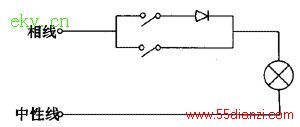

图2　白炽灯接线

4　结论

　　因采用半波整流(图1)，输出电压只有半个周期，故其消耗的功率为正常交流电路消耗功率的1/2。半波整流电路在照明中能起到节能效果。

参考文献

(1) 周长源.电路理论基础(M).黑龙江：哈尔滨工业大学出版社，1981：119-120，212.

(2) 国务院学位委员会.电气工程学科综合水平全国统一考试大纲及指南(M).北京：高等教育出版社，2000：99-100.
