继电保护试验系统的研究

　

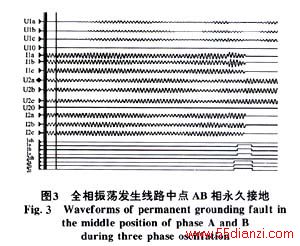

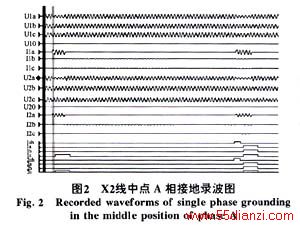

    用这套试验系统，对保护在系统中的各种故障及不正常运行状态下的性能进行了检测。故障类型包括各种区内、区外不同地点的单相金属性接地，两相金属性接地，或经过渡电阻的接地，两相短路，三相短路等简单故障，各种复杂的转换性故障，及振荡中发生故障，系统的不正常运行情况包括功率倒向，系统振荡等。通过大量的试验，笔者发现本系统可以对继电保护装置进行极为详尽的考核。在试验过程中，可以用这套系统将保护装置可能的出口方式全部仿真出来，并且仿真的精度也很高。另外，将基于EMTP离线计算的双端继电保护暂态试验系统的仿真结果与中国电科院动模试验结果进行了对比，两者在特征上是相近的。在笔者设计的仿真试验系统上测试时没有出现问题的装置在动模系统上测试也未发现问题，可见这种测试系统完全能满足成套高压线路保护装置 、安全自动装置新产品开发试验和出厂试验的要求。
6 展望
　　(1)目前，保护装置测试仪多种多样，大部分都是采用相同的接口方式与计算机联接 ，即通过打印机接口，而且测试仪的功能都非常简单，只能模拟相当简单的故障情况，功能存在非常明显的不足，在测试仪上无法对继电保护装置进行详尽的考核。而本文所设计的系统的性能相当好，如果目前的测试仪能够公开其内部控制接口或者所有的测试仪采用相同的控制方式，则本文所设计的系统就可以同各种测试仪相匹配，从而使保护测试仪成为一个功能强大的平台。
    (2)目前，由于采用计算机的打印口与前置的继电保护测试仪进行通信，其通信的速率较低，如果能够采用更好的实时通信方式，则可以驱动更多保护测试仪，模拟更多的电力系统的节点，从而可以进行反映更多节点电气量的保护控制系统测试。
　  (3)现在，微机保护装置已经大量采用，而且PASS或者类似的系统也开始在世界范围内普及，这就使新型保护将采用数字式的采集接口，功率放大环节将毫无用处，从而整个测试系统将可以作成便携式的。



参考文献

［1］秦立军．微机化保护测试装置中复杂系统暂态仿真软件的研究［J］电力系统自动化设备，1996，57(1)：30－32．
［2］李轶群．继电保护暂态试验系统仿真软件的研究［D］．华北电力大学(北京)工学硕士论文，1998．
