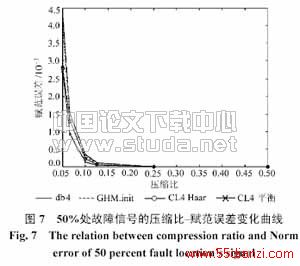

计算出其他故障点信号数据压缩的赋范误差、平均误差和均方差,得到压缩比为20:1时随不同故障地点变化的赋范误差曲线如图6所示。50%处故障的暂态信号随不同压缩比变化的赋范误差曲线如图7所示。

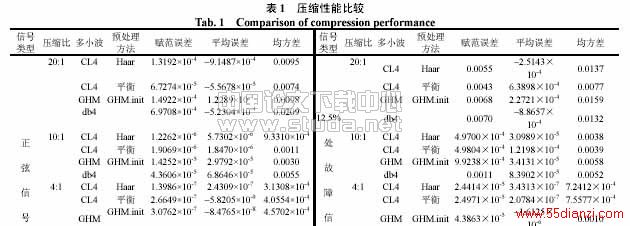

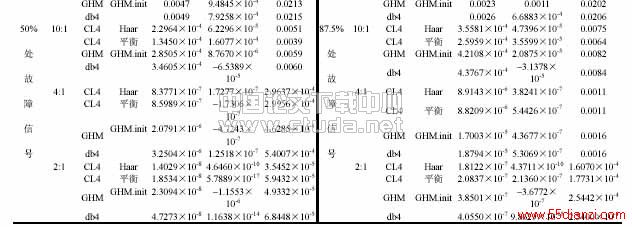

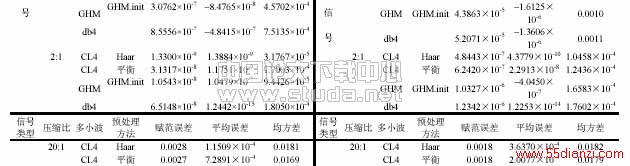

由表1、图6和图7中压缩效果参数可知:
(1)GHM多小波及CL多小波对平稳信号(正弦信号)或暂态信号(故障信号)的数据压缩效果均比db4传统小波的好;
(2)采用Haar和平衡法预处理方法的CL4多小波的压缩效果均明显比采用GHM.init预处理方法的GHM多小波的压缩效果好;
(3)CL4多小波采用平衡预处理方法时,压缩效果总体上比Haar预处理方法的好一些。
5 结论
本文介绍和分析了CL多小波及其不同的预处理方法,采用保留分解后若干最大系数的数据压缩方法,对采用不同预处理方法的CL多小波在故障数据压缩中的效果与GHM多小波及传统db4小波进行了比较。综合各种压缩性能指标后认为,基于Haar法和平衡法的CL4多小波比基于GHM.init法的GHM多小波压缩效果优越,更适用于对电力系统信号的数据压缩。
参考文献
[1] Daubechies.Ten lectures on wavelets[M].Philadelphia:SIAM,1992.
[2] Geronimo J S,Hardin D P,Massopust P R.Construction of orthogonal wavelets using fractal interpolation functions[J].SIAM Journal Mathematic Analysis,1996,27:1158-1192.
[3] Chui C K,Lian J A.A study of orthonormal multi-wavelets[J].Applied Numerical Mathematics,1996,20(3):273-298.
[4] Jiang Q T.Orthogonal multiwavelet with optimum time-frequency resolution[J].IEEE Trans on Signal Processing,1998,46(4):830-844.
[5] Cotronei M,Montefusco L B,Puccio L.Multiwavelet analysis and signal processing[J].IEEE Trans on Circuits and Systems-II:Analog and Digital Signal Processing,1998,45(8):970-987.
[6] Goodman T N T,Lee S L.Wavelets of multiplicity[J].Trans American Mathematical Society,1994,342:307-324.
[7] Xia X G,Geronimo J S,Hardin D P et al.Design of prefilters for discrete multiwavelet transforms[J].IEEE Trans on Signal Processing,1996,44(1):25-34.
[8] Strela V,Heller P N, Topiwala P et al.The application of multiwavelet filter banks to image processing[J].IEEE Trans on Image Processing,1999,8(4):548-563.
[9] Lebrun J,Vetterli M.Balanced multiwavelet theory and design[J].IEEE Trans on Signal Processing,1998,46(4):1119-1124.
[10] Tham J Y,Shen L X,Lee S L et al.A general approach for analysis and application discrete multiwavelet transforms[J].IEEE Trans on Signal Processing,2000,48(2):457-464.
[11] 何正友,钱清泉,刘志刚(He Zhengyou,Qian Qingquan,Liu Zhigang).一种基于优化小波基的电力系统故障暂态数据压缩方法(An electric power system fault transient data compression method based on optimal wavelet)[J].中国电机工程学报(Proceedings of the CSEE),2002,22(6):1-5.
