引 言
电力系统的图像监控系统俗称遥视系统，它是电力系统自动化技术发展的产物，是应厂站无人值班和安全运行的迫切需要而产生的。作为一种新兴的电力自动化系统，它综合利用了视频技术、计算机技术、通信技术和网络技术，将变电站内采用摄像机拍摄的视频图像远距离传输到调度中心或集控中心，使主站的运行值班、管理人员可以借此对厂站电气设备的运行环境进行监控，监视并记录变电站的现场安全以及设备的运行情况，监测电力设备的运行情况，及时发现、处理事故，从而提高电力系统的安全性和可靠性，并为相关部门提供事后分析事故的有关资料。以实现无人值班变电站的可靠性，保证变电站的安全生产。近年来，我局加大了对变电站遥视系统的建设力度，为完善我局的无人值班变电站和集控中心的建设提供了有力的技术保障和支撑，也取得了一定的建设经验。
1、 系统设计要求
集控遥视系统的建设应本着“统一规划，分布实施”的原则进行，先在小范围进行试点，以积累项目建设的经验，为以后系统的全面建设奠定良好的基础。同时，系统的使用者主要是针对调度人员、集控值班人员、保安人员以及安全检查人员等，因此，系统的建设应本着“以人为本”的原则，注重系统的实用性、科学性等工作。在做好调度、巡检、保安等专业功能需求的基础上，结合《贵州电网图像监视及安全警卫系统技术标准（试行）》和我局通信网的具体情况，提出了集控中心图像监控系统的网络结构、通信模式及具体功能，并充分利用自动化人员从事调度自动化专业、熟悉调度人员和巡检人员使用需求的特点，将调度自动化系统的一些思想糅合到变电站遥视系统中去。例如，摄像机的预置位采用数据库管理并与电气设备的命名规则相结合；对摄像机预置位快速、灵活编程，实现轮巡，且轮巡间隔时间可调；实现对站内照明系统的远方遥控；防盗系统与当地站内遥视系统的联动；全双工的语音对讲；运行日志的归档和查询；系统事件的统计和报表自动生成；三维电子地图显示等。使变电站遥视系统的功能日趋完善，系统使用的方便性、可用性较高。
2、 网络配置及传输方式
系统采用先进的编解码方式如H.264、MPEG-4，其压缩比高，图像清晰，实时性强、占用带宽低，占用存储空间小。
集控中心的遥视系统根据网络规模的大小采取不同的拓扑结构。当遥视系统网络规模较小时，可采用二级结构，即不设置主控中心这个第三层，让变电站的图像系统通过SDH光环网提供的E1通道直接与集控中心的遥视服务器通信，其优点是组网简单，投资小；当网络规模较大时，应采用多级组网的方式，其中，站端至集控中心采用E1通道，集控中心至主控中心根据情况宜采用n×E1的多路复用网络传输通道，以进一步满足视频网络中对带宽的需求。

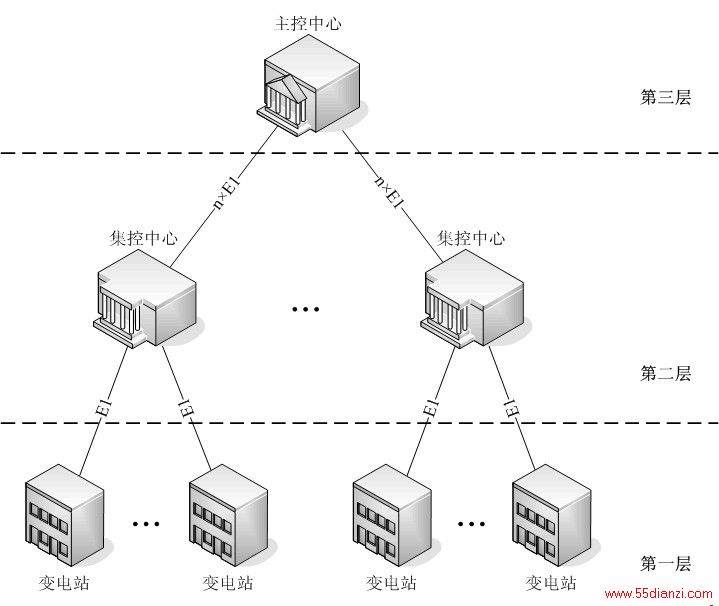

图1 组网拓扑图

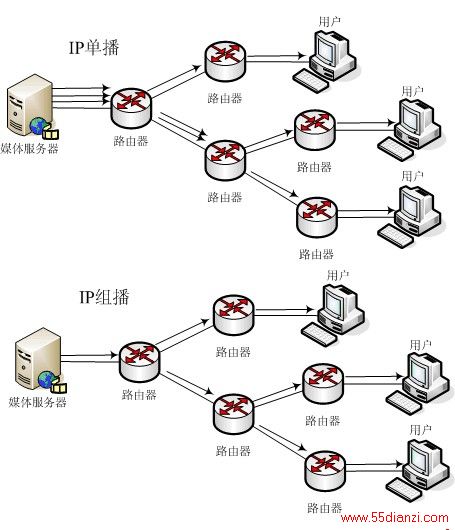

采用IP组播技术分发信息，能从根本上减少整个网络带宽的需求，使网络的带宽消耗不会随着用户的增加而成线性增长，同时，通过减少需要转发和处理的数据量，减轻服务器的负荷，提高服务器的响应时间和处理效率（见图2）。IP组播需要相应的设备支撑，目前绝大多数集线器、交换机只是简单地把组播数据当成广播来发送/接收。换句话说，要实现组播，所有介于组播源和接收者之间的路由器、交换机、TCP/IP栈、防火墙均需支持组播功能。
在路由器及多层交换机上一般可实现三层的组播协议，但在非多层交换机上一般只能实现两层的组播协议，因此，建议采用三层交换机作为信息交换的主要设备。
