220Kv电缆交流耐压试验记录

点击数：7314 次录入时间：03-04 11:47:04 整理：http://www.55dianzi.com 电工文摘

摘要：凌津滩电厂装机9台，总容量27万千瓦，是我国大容量、灯泡式贯流式机组的电厂。除5#机是1机1变，其余全采用2机1变的扩大性单元接线，主变共5台。高压220KV系统采用沈阳高压开关厂生产的GIS。主变高压侧与GIS的连接选择法国SAT公司进口的“全塑干包高压电缆”。

关键词：电缆交流耐压试验记录与分析
1 电厂概况凌津滩电厂装机9台，总容量27万千瓦，是我国大容量、灯泡式贯流式机组的电厂。除5#机是1机1变，其余全采用2机1变的扩大性单元接线，主变共5台。高压220KV系统采用沈阳高压开关厂生产的GIS。主变高压侧与GIS的连接选择法国SAT公司进口的“全塑干包高压电缆”。2 220KV高压电缆简介2．1 高压电缆基本参数电缆型号：SSIPRELFC额定电压：220KV额定电流：200A最高运行电压：252KV2．2 高压电缆的结构及连接高压电缆由外到里共有三层绝缘，一层屏蔽，核心铜导体的截面积约为400mm2。其主要组成见图1。

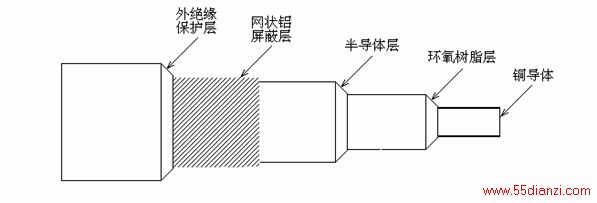

图1 220KV高压电缆结构图所有电缆终端均由法国SAT公司的职员现场制作。与主变220KV高压套管相连一侧为环氧树脂绝缘的高压电缆终端，在进入▽57.5米高程高压电缆廊道拐角时，穿过SAT公司专配的SF6金属气罐并屏蔽接地。再经廊道内的固定单侧电缆架，直接悬吊进GIS的三相进线气室与GIS内的导体相接。该侧电缆终端同样的屏蔽接地，且与GIS气室相接的上下金属法兰面经非线性接地。3 220KV高压电缆交流耐压试验高压220KV电缆全部安装完毕，在做完微水和检漏及直阻、绝缘电阻、直流耐压等试验且合格后，由送变电公司电气组对凌厂高压220KV电缆（6103至#1主变段，98年已做）进行了交流耐压试验。因试验设备较庞大，而当时主变场尚在施工，所以选择了离主变最近、且场面较宽敞的尾水平台。为便于观察耐压时的火花，试验时间选在晚上。

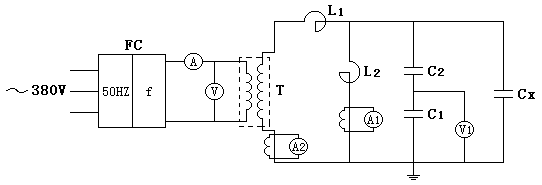

3．1 试验仪器及接线图：

FC ——变频电源T ——120KVA励磁变压器，4A、20KV-30KV/400VC1 ——分压器低压臂电容2.5μfC2 ——分压器高压臂电容1250PF/220KV（分压器取两节2500/2PF）V、V1、V2——电压表A ——电流表A1、A2 ——钳形电流表（7月31日该用安培表）L1 ——高压电抗器197.3HL2 ——高压电抗器207HCx ——被耐压电缆 3．2 耐压试验记录为防止长时间工作热效应对试验设备的损坏，试验分两部分进行，头一天做6203至#2主变段和6303至#3主变段的耐压，第二天做6403至#4主变段和6503至#5主变段的耐压。断开耐压电缆对应的GIS隔离开关后，在主变高压侧的电缆终端三相短接施压。只有最后一段即6503至#5主变段，因电缆最长电容大，考虑励磁变的容量，三相分开做，先做A、B两相同做，后单独做C相。耐压值为出厂值的80%，即：318KV×0.8=254KV。试验当时正是夏季，温度36℃；湿度82%，具体试验数据如下： JD2705兆欧表、BPD变频电源控制台 6203-#2主变6303-#3主变6403-#4主变6503-#5主变电缆长度（m）A114122158194B118124161198C120128165202耐压前的绝缘(GΩ)A>1003.51/5.322.3/2.392.61/3.58B>1003.51/5.322.3/2.392.61/3.58C>1003.51/5.322.3/2.392.45/2.49变频柜的输出电压V300V310V325VAB325VC320V变频柜的输出电流A95A95A110AAB100AC73A励磁变高压侧电流A22.1A1.8A3.3AAB3.0AC2.2A补偿电抗器的电流A14.6A1.9A3.15AAB2.75AC2.1A分压器低压臂电容电压V1127V127V127VAB127VC127V谐振频率（HZ）737162AB68C93耐压后的绝缘(GΩ)A>1004.64/5.432.38/2.642.95/3.39B>1004.64/5.432.38/2.642.95/3.39C>1004.64/5.432.38/2.642.64/2.82 4 试验数据分析和结论：因为CI/C2=2000，所以当V1显示127V，对应于被试品Cx的电压为 127×2000=254KV。以6503-#5主变C相高压电缆为例，电缆电容按0.14μF/KM计算，那么C相的总电容为Cx=0.14×0.202=28280PF等效的谐振电容C= Cx∥（C1+C2）=28280+1249=29529PF等效的谐振电抗 L=L1∥L2≈101H所以，谐振频率
