4.2 ofdm配电自动化系统软件的设计开发
配电自动化（da）主站是配电自动化系统的控制与管理中心，一般采用客户/服务器方式构成计算机局域网网络系统，以scada和gis（地理信息系统）作为基本平台，配合各种应用软件完成da/dms（配电自动化/配电管理系统）的功能。图3是本系统的功能模块简要图示。

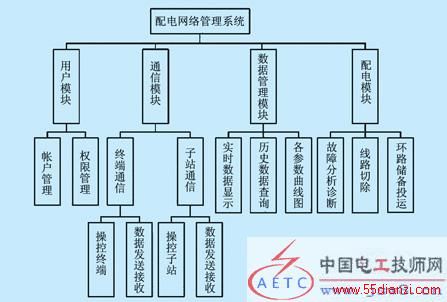

图3 系统功能模块框图
每个参数各建一个单独的表，加上用户信息共计十余项记录，并配以操作日志详细记载用户操作记录便于管理。主站pc主控软件在visual c++6.0平台上开发，能运行于WINOOWs2000 professional、WINOOWs2000 server、WINOOWs nt和WINOOWs xp professional等各种流行的WINOOWs平台。数据库专选一台pc作为服务器安装，独立于主控机器。
上位机与下位机之间主要采用socket流套接字通信方式，提供双向、有序的无重复并且无边界记录的数据流服务，并面向连接。系统使用自定义的符合电力通信规约的协议，网络中传输的ip数据报文封装格式如下:版本（ipv4）、首部长度、服务类型、总长度、标志、生存时间、协议、首部校验和、源ip地址、目的ip地址、选项、填充（可选）、数据。其中ip数据报封装长度为64kb，数据量不足则填充全0字节，所有控制命令与数据参数定义为一个抽象的struct（结构体）数据类型对象。上位机遵循socket通信流程，启动进程初始化之后即开始listen（）（监听）自定义端口3188，收到终端的connect（）之后accept（）并最终实现3次握手过程为该终端建立一个可靠的连接，然后继续监听端口等候与其他终端的通信，终端与子站之间则以广播式呼叫接受其以int51x1芯片经由电力线传送过来的数据。
5 结束语
载波通信是电力系统在高压电力网上的传统通信手段，但其在低压电力线上的缺点一直没有得到很好的解决。扩频通信为低压电力线载波通信提供了一个有效的解决方式，相信在不久的将来，低压电力线载波通信能在配电自动化系统中得到更深入的应用，并更高效的发挥出电力系统的优势。
参考文献
【1】孙德胜,郭志忠. 配电自动化系统综述. 继电器，1999,27（3）
【2】 殷小贡,杨玲君,万波. 电力线ofdm处理器int51x1及其开发. 继电器,2004年32（17）
【3】 w90n740 reference manual. winbond electronics corp. 2003
【4】 陈堂,赵祖康等. 配电系统及其自动化技术. 北京:中国电力出版社,2003．
【5】 e.lakerrvi,e.j.holmes. 范明天等译. 配电网络规划与设计. 北京:中国电力出版社,2000．
【6】 int51x1 integrated powerline mac/phy transceiver with usb and ethintegrated bridges．intellon corp．2003
作者简介
徐 斌（1981-） 男 硕士研究生 主要研究方向:通信网络技术、电力线通信和计算机网络通信与安全等。
殷小贡（1945-） 男 教授 博士生导师 主要研究方向:信号处理、通信网络技术和电力线通信等。
