图4 一相输出电路示意图
图5 4步换流策略驱动信号示意图
4 控制系统设计及实验结果
图6是以DSP为控制核心的矩阵变换器系统框图,DSP检测输入相电压的扇区,得到期望的输出线电压扇区后,通过空间矢量调制策略,DSP送出6路驱动信号及保护信号到PLD,四步换流,驱动等逻辑由模块内部逻辑器件PLD完成,PLD送出18路驱动信号到主电路的18个分立开关。

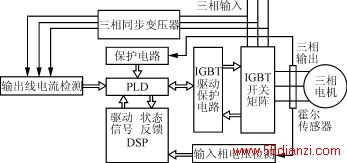

图6 矩阵变换器实验系统框图
波形如图7,8,9,采样频率为10kHz,调制比M=0.866,输入滤波器参数:L=30mH,C=15μF。

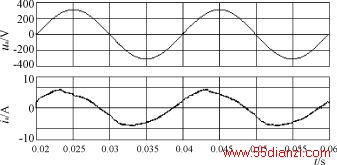

图7 输入相电压ua波形与输入相电流ia波形

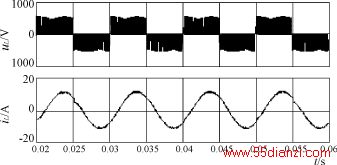

图8 输出线电压uL与输出线电流iL波形
(a) 输入相电流
(b) 输出线电压
图9 FET分析
5 结语
以DSP+PLD构成的矩阵变换器控制系统结构简单,系统接线少,控制电路与软件简单,很好地解决了矩阵变换器的关键问题——安全换流,大大提高了高频大电流下顺序换流的可靠性,系统可靠性得到提高,为矩阵变换器向大功率,数字化发展和工业应用奠定了基础。
作者介绍
王勇(1975-),博士研究生,主要从事电力电子技术研究。
吕征宇(1958-),博士生导师,主要从事电力电子技术研究。
汪槱生(1928-),中国工程院院士,主要从事电力电子技术研究。
