三相四线制电度表中线开路的误差

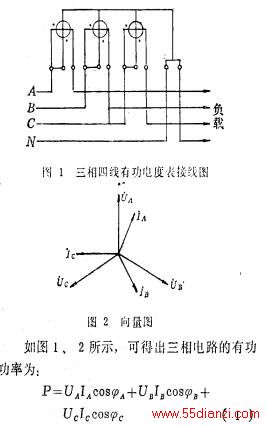

有读者来信询问当三相四线制有功电压表中线断线时能否引起误差，要想弄清此问题，应从三相四线电设表计量原理来分析。

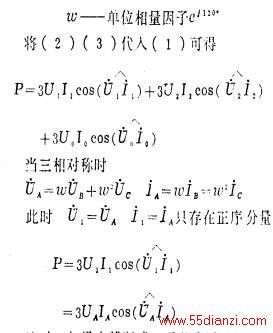

　　由对称分量法得知，在不对称三相电路中，每相电压.电流可由相应的正序、负序、

                        screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
                      零序分量来表示.即. 信息来自:输配电设备网

　　这时，如果中线断线，误差为零。

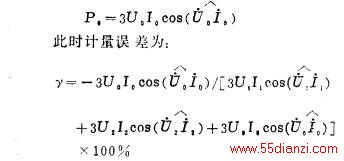

　　当三相不对称时，各相电流零序分量的数值相等，相位相同，都要靠中线才能回到电源：如果此时中线断线，则将有零序功率漏计。
                      screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>　
                      screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
　　                    screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
因此，三相四线有功电度表当出现电压线圈.中线断开时，所引起的计量误差由零序分量决定，即：三相负荷的不平密度大小决定了计量误差。故中线不应断开。
