建筑电器接地装置

接地装置是由接地线和接地体的合称。
　　
　　　　装设接地装置的基本原则和要求。要充分利用自然接地体，而以人工接地装置作为补充。且接地装置的装设还应满足电气设备接地电阻值的要求。在以人工接地体装置的布设上，要保证地面的电位尽可能地分布均匀。以保障人身安全。
　　
　　　　接地体要求与大地有良好的稳固的电气联系，与本体各导电部分之间有良好的电气连接，且无易然易暴的危险。
　　
　　　　在建筑中，利用建筑物和构筑物的钢筋混凝土基础作为（自然）接地体。它具有埋地深与土壤的接触面大，接地电阻稳定性高，分布广，电位分布均匀，而广泛采用。但在基础底部和外围有绝缘良好的防水层，材质为防水水泥或其它导电不良的材料，基础中有非连续结构时，则钢筋混凝土基础不宜作为接地体。
　　
　　　　如果利用自然接地体，其接地电阻不能满足要求，在补充人工接地体。
　　

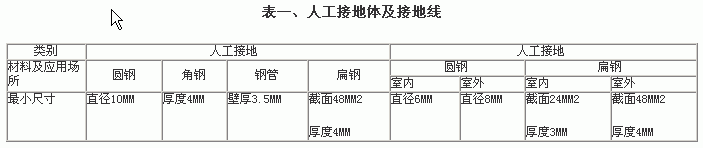

　　　　垂直埋设人工接地体，以长2。5M、直径50MM钢管作为地体是最为经济合理。
　　

　　单根垂直管行接地体点阻计算：
　　　　Re≈ρ/L
　　

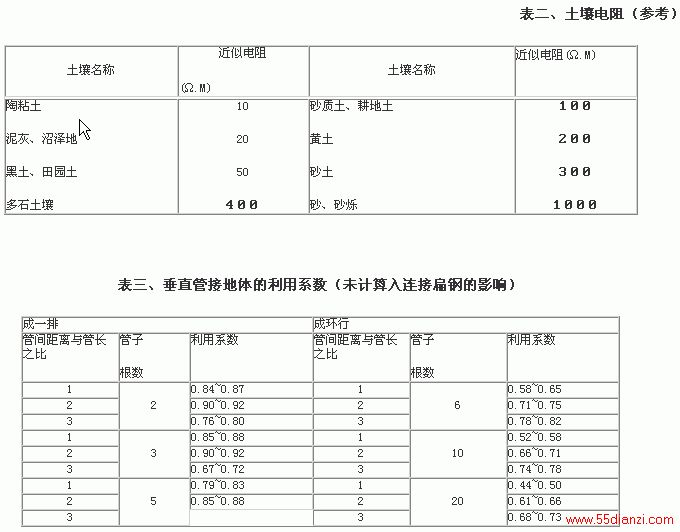

　　　　ρ：土壤电阻
　　
　　　　L：接地长度
　　
　　多根并联垂直管行接地体点阻计算：
　　RE= RE（1）
　　
　　N.ηe
　　
　　
　　　　N.ηE:接地体利用系数
　　
　　３、钢筋混凝土基础接地体电阻计算：
　　
　　　　ＲＥ≈０.2ρ/√V
　　
　　　　V: 钢筋混凝土体积
　　
