（一）湿式自动喷水灭火系统简介
1.系统的组成
湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，主要部件如下表所示。
主要部件表
编号
名称
用途
编号
名称
用途
1
高位水箱
储存初期火灾用水
13
水池
储存1h火灾用水
2
水力警铃
发出音响报警信号
14
压力开关
自动报警或自动控制
3
湿式报警阀
系统控制阀，输出报警水流
15
感烟探测器
感知火灾，自动报警
4
消防水泵接合器
消防车供水口
16
延迟器
克服水压液动引起的误报警
5
控制箱
接收电信号并发出指令
17
消防安全指示阀
显示阀门启闭状态
6
压力罐
自动启闭消防水泵
18
放水阀
试警铃阀
7
消防水泵
专用消防增压泵
19
放水阀
检修系统时，放空用
8
进水管
水源管
20
排水漏斗（或管）
排走系统的出水
9
排水管
末端试水装置排水
21
压力表
指示系统压力
10
末端试水装置
试验系统功能
22
节流孔板
减压
11
闭式喷头
感知火灾，出水灭火
23
水表
计量末端试验装置出水量
12
水流指示器
输出电信号，指示火灾区域
24
过滤器
过滤水中杂质

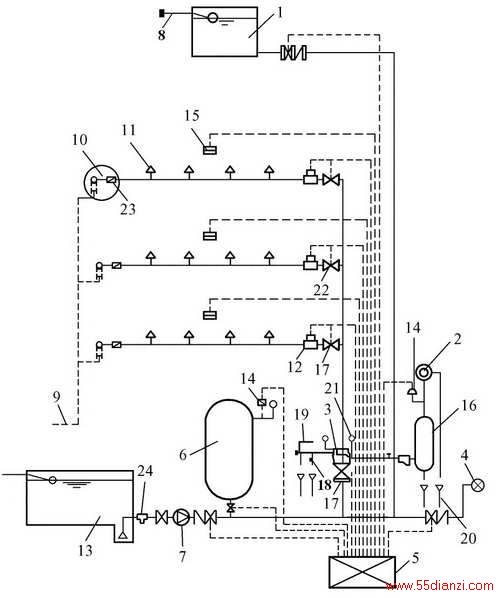

湿式自动喷水灭火系统示意图

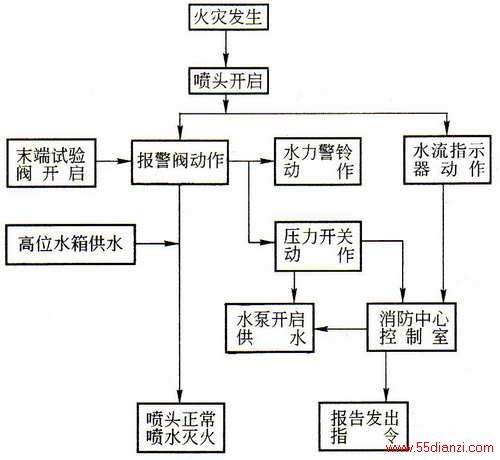

湿式自动喷水灭火动作程序图
2.湿式喷水系统附件
（1）水流指示器（水流开关）：其作用是把水的流动转换成电信号报警。其电接点即可直接启动消防水泵，也可接通电警铃报警。在多层或大型建筑的自动喷水系统中，在每一层或每分区的干管或支管的始端安装一个水流指示器。
水流指示器分类：按叶片形状分为板式和桨式两种。按安装基座分为管式、法兰连接式和鞍座式三种。
桨式水流指示器的工作原理：当发生火灾时，报警阀自动开启后，流动的消防水使桨片摆动，带动其电接点动作，通过消防控制室启动水泵供水灭火。
