八、节能效果测试
1、测试数据
测试时间：2003年6月30日
工频运行测试记录

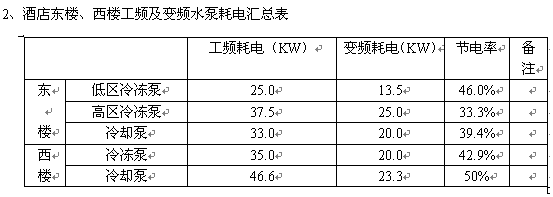

由测试结果可知：在改造后的5套变频调速系统节能率都在30%以上，达到改造前的要求。通过测试也使我们了解到PID的温度（温差）设定值与节能效果密切相关；客户对此参数的设定应在（不影响使用的前提下）不超出中央空调主机设计温差；尽量提高温差来，提高节能效果。
变频改造后，改善了原水系统的运行状况。特别是高区冷冻泵在未改造时，由于改造前管路系统设计偏大，水泵工作点偏离高效区右移造成水泵大流量运行，使电机严重超负荷（单台水泵投入运行，水泵电机立即发热烧坏）。无论高区冷水机组运行几台主机，高区冷冻泵最少运行两台；因此，水系统流量长年处在大流量低温差状态下运行，能源白白浪费。通过变频调速节能改造使这一现象得到了控制，水系统大大改善，高区冷水机主运行壹台主机，仅需运行壹台变频冷冻泵。为此，高区冷冻泵在该条件下运行的节电率为66.6%，酒店方面对改造后的效果非常满意。
九、变频节能系统在使用方面一些值得注意的情况
① PID调节器温度值（温差值）的设定
有些用户在安装了变频节能改造后，由于PID调节器温度值（温差值）设定不当，使变频节能系统，发挥的效果不佳。有的用户设定值不随环境温度、气候、季节、昼夜的变化长期不变设为一定值；有的用户设定为零，有的甚至设为负数长期固定不变；致使变频节能系统长年运行在50Hz，不但不节能，反而增加能量消耗，得到了相反的效果。PID的设定应在系统控制中不发生振荡条件下，不超出中央空调主机设计温差，适当提高温差，来提高节能效果。
② 水系统控制不正常的混水现象
就是开启的主机的蒸发器、冷凝器进出水管道阀门打开，没有开启的主机的蒸发器、冷凝器时出水管道阀门也打开了，使回水水量的一半从开启的主机的蒸发器（冷凝器）流过，另一半从未开启的主机的蒸发器（冷凝器）流过；因此，形成混水。（如图1所示）促使C点冷冻水出水温度升高，使水系统出现在总流量过剩条件下某些末端设备冷量不足的现象。在冷却水系统中，会出现冷凝器冷却不充分，造成冷凝压力升高，使主机负载电流加大，甚至造成高压跳机。因此变频调速系统如果运行在该混水状态下，将会造成错误的控制，产生对主机不利的节能运行。所以混水极大影响运行，在使用中，应严禁杜绝。
十、结束语
变频调速系统在酒店节能中具有广阔的发展前景，尽管有的酒店操作使用不当，但这与使用单位对变频的认识和应用水平有关。从酒店的长远来看，它所产生的价值和效益是显著的，值得大力推广应用`。
