3.2ATSE选三极还是四极
三极与四极的ATSE主要区别就是是否断N线（三极是不断N线），三极主要用于同种性质电源，一般是指同一电网下不同变压器或不同线路等。四极主要指不同性质电源，一般是指市电对自备发电机，市电对变频电压，不同电网对不同电网，因为各自的零线上都有不同的零序电压存在，如零线不断开将会形成环流，对电气设备危害很大。采用三极或四极ATSE要根据四极电器的选择原则确定。《民用建筑电气设计规范》7.5.3条针对三相四线制系统中四极开关的选用，做出一些规定：
（1）保证电源转换的功能性开关电气应作用于所有带电导体，且不得使这些电源并联；
（2）TN-C-S、TN-S系统中的电源转换开关，应采用切断相导体和中性导体的四极开关；
（3）正常供电电源与备用发电机之间，其电源转换开关应采用四极开关；
（4）TT系统的电源进线开关应采用四极开关；
（5）IT系统中当有中性导体时应采用四极开关。
总之，选择三极还是四极要根据具体情况，按系统要求确定。
3.3 ATSE工作位的选择
3.3.1两个工作位选择
ATSE开关主触头仅有两个工作位，即“常用电源位”与“备用电源位”，用电负荷不会出现长时间断电情况，ATSE转换开关过程中一次动作到位，供电可靠性高、转换动作时间快。
3.3.2三个工作位选择
三个工作位ATSE开关主触头有三个工作位，多一个“零位”，即主触头处于空挡，ATSE转换过程中，在中间有一个空位（即0位），用电负荷断电时间相对长些，是二位式断电时间的2-3倍。三个工作位的ATSE主要用于在带高感抗或大电动机的负荷转换时，为避免冲击电流做“暂态停留”之用；不是用于负荷维修时隔离之用。
3.4ATSE转换动作时间
这个问题在工程设计和用户所关注的“总动作时间”而产品上称“转换动作时间”，以满足不同配电系统使用要求。
二个工作位PC级ATSE总动作时间一般在50～250ms；三个工作位PC级ATSE总动作时间一般在350～600ms。CB级ATSE总动作时间一般在2000～3000ms。
不同的备用电源性质，以及不同的负荷情况对ATSE转换时间的而要求是不同的。在配电系统运行中主触头间伴有电弧产生及熄灭。为了保证电弧可靠熄灭，防止两个主触头的跨越电弧使正常与备用电源间发生短路，触头转换时间必须大于电弧存在的时间，即触头转换并不是越快越好，必须防止电弧形成的跨越性短路。供配电系统中，人为延时需上下级配合：
（1）下级比上一级的总动作时间应大于200ms（10个周波）；
（2）如果正常电源与备用电源侧设置了联络断路器，则本级ATSE的总动作时间比上级联络开关的延时整定互投时间大于0.5秒；
（3）当变电所低压配电系统为单母线分段运行，并设有母联开关时，ATSE总动作时间应与母联开关设定的动作时间整定值配合，应大于母联开关动作时间0.5～1s以上，ATSE总动作时间宜在2～3s以上。
4PC级ATSE一次线路方案示意图

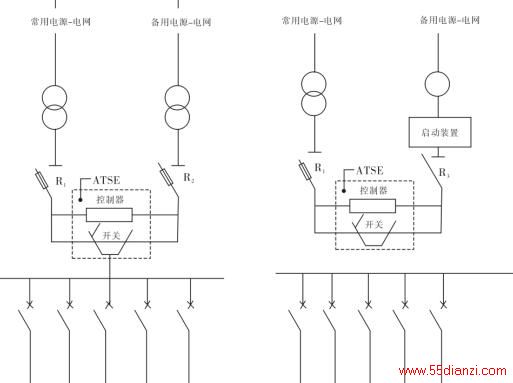

4.1总电源自动转换（图3）
图3说明，ATSE作为总电源自动转换开关，其短路保护器（R1、R2）应选择熔断器隔离。GB/T14048.11规定，ATSE受短路电流冲击后主触头不允许熔焊，因熔断器限流性能好，触头承受的I2t值很小，触头不容易熔焊。在同条件下，断路器的I2t值很大，触头容易焊。
熔断器又具有隔离功能，设备维修时安全方便。R3：选用隔离开关。因备用电源为柴油发电机组，已配备短路保护电器。

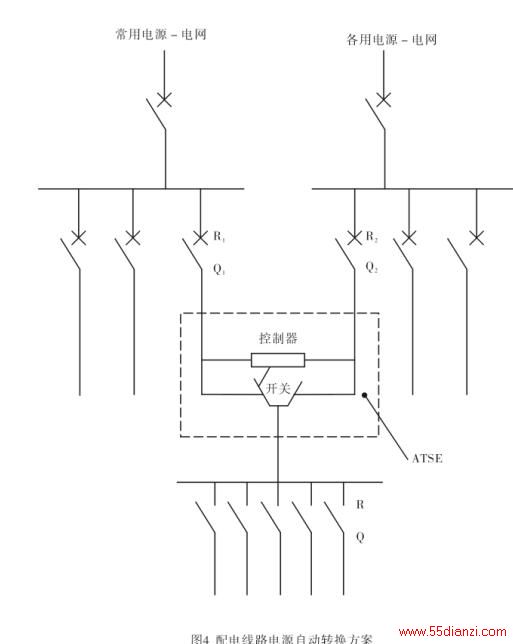

4.2配电线路电源自动转换方案
（图4）
图4说明，这种电源自动转换开关有两种情况：
（1）当ATSE装在靠近变压器侧，配电系统预期短路电流较大时，ATSE短路保护应选用熔断器保护，用R1、R2、R表示；
（2）当ATSE装在远离变压器、配电系统预期短路电流小时，ATSE短路保护可选用断路器保护，用Q1、Q2、Q表示。

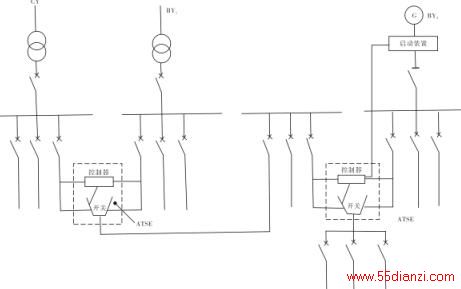

4.3三路电源自动转换方案（图5）
图5说明，当常用电源（CY）出现故障后，ATSE转换到备用电源（BY1）侧。当备用电源（BY1）再发生故障后，备用电源发电机（BY2）启动，ATSE转换到备用电源（BY2）侧。可保证重要用电负荷连续供电。
4.4末端自动转换方案

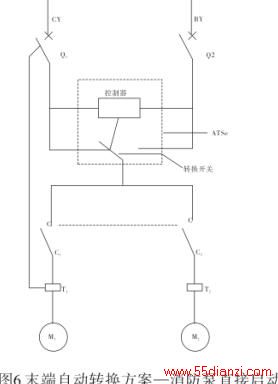

（1）消防泵直接启动（图6）
图6说明，当消防泵（M1）发生过载——堵转时，堵转保护器发出指令，使Q1断开，ATSE转换到备用电源（BY），启动器C1卸掉主泵M1，备用泵M2工作。C1、C2表示电动机启动器；T1、T2表示堵转保护器；M1、M2表示消防泵。另外，消防泵还有可能用星三角启动器、软启动器，其末端自动转换方案同图6。所不同的是接触器在星三角启动器或软启动器内，配套设备。
分类编号（2）星三角启动器；（3）软启动器；（4）多回路混合出线；（5）单回路出线。

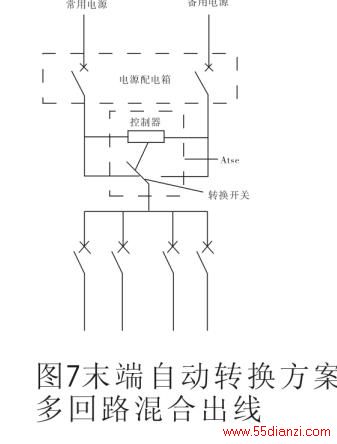

图7

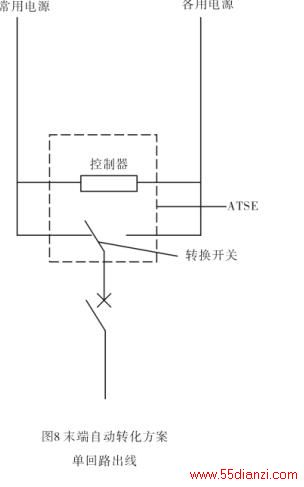

图8
5选择ATSE产品应注意的问题
5.1使用类别选择
ATSE的使用类别表示其控制用电负荷的能力。目前，我国市场上PC级ATSE产品有两种使用类别。一种是适用于AC——33B；另一种适用于AC——31B。
（1）AC——33B：适用于电动机混合用电负荷。既包括电动机、电阻负荷和30%以下白炽灯负荷，接通与分析电流为6Ie，cosφ=0.5。
（2）AC——31B：适用无感或微感用电负荷，接通与分断电流为1.5Ie，cosφ=0.8.
B——表示不频繁操作。
（3）若ATSE带动电动机负荷（如消防泵）直接转换，电动机接通与分断电流10Ie，分断按8Ie，cosφ=0.45，要进行核算。
5.2短路保护电器选择
根据系统出现的最大预期短路电流值，选择保护电器。CB级ATSE具有短路保护功能，其分断能力大于系统最大预期短路电流值。PC级ATSE不具备短路保护功能，因此，需配短路保护电器。短路保护电器一般有两种，熔断器或断路器。由于熔断器限流性能好，限制短路能力强，它常被使用在系统预期短路电流大的地点；而断路器限流性能差些，额定限制短路电流能力低。不同的企业ATSE产品规定的额定限制短路电流也不同，具体选用时应向生产厂家提供资料。
6问题提出
在双路电源供电的工程中，应用了大量的ATSE。任何电器、电子产品都将有可能发生故障，一旦ATSE故障需要维护、更换时，则必须具备两个条件：电气安全隔离和更换时所需要的时间。在一个工程的配电系统中，如果不具备其中任一个条件，当ATSE造成的故障，达到无法更换的程度，影响供电的正常运行，此时需要选用ATSE旁路转换方案，这方案可以在不间断供电情况下，方便快捷维修、更换ATSE。
2009年5月9日美国ASCO公司举办这种产品的研讨会，简介如下：
7 ATSE旁路转换柜的工作原理与接线图

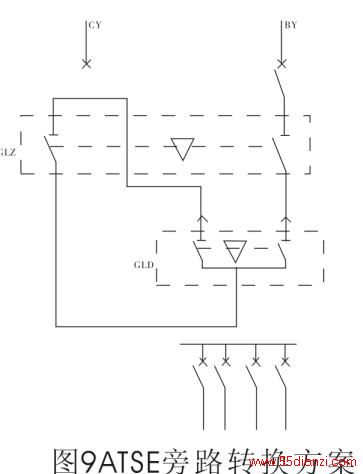

该柜采用了一种单旁路转换设计方案（图8所示）。产品为ASCO公司设计，即一台手动转换隔离开关（GLZ）和一台自动转换开关（GLD）通过特定的连接方式而实现。确保两路电源间具有可靠的机械连锁。配电柜用GCK式，其中GLZ为固定式安装，柜外操作；GLD为抽屉式安装，便于维护、更换。在正常情况下，GLZ置于Ⅱ路，即左路断开、右路闭合，GLD置于手动锁定状态，将GLZ置于Ⅰ路，即左路闭合，右路断开，形成旁路；再将GLD电动置零位，此时可抽出GLD，再予以更换。该方案具有可靠的机械连锁，在抽出或插入抽屉时，其抽屉的一次插接端子不承载任何电流，更换用时少，并且始终保持向用电流负荷不间断供电。
图9
