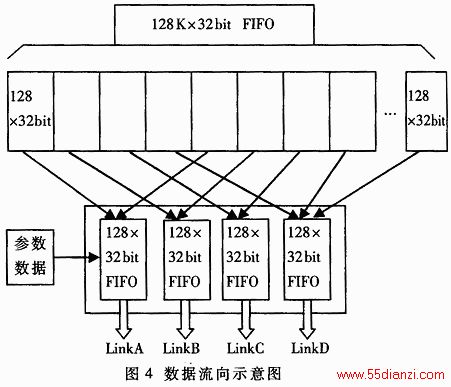

Ｌｉｎｋ口的数据传输是在同步时钟线（ＬｘＣＬＫ）与应答线（ＬｘＡＣＫ）相互握手的情况下同步传输的。一个传输字为３２ｂｉｔ，Ｌｉｎｋ口以４ｂｉｔ为单位进行传输。在ＬｘＣＬＫ上升沿，发送端会发送一个新的４ｂｉｔ数据，在ＬｘＣＬＫ的下降沿，接收方锁存数据线上的数据。８个４ｂｉｔ数据发送完毕后，如果接收方准备好接收下一个字，则将ＬｘＡＣＫ置１。发送方在每次发送新字的第一个４ｂｉｔ时对ＬｘＡＣＫ采样，如果ＬｘＡＣＫ为０，表明接收方没有准备好，则发送方保持ＬｘＣＬＫ为高电平，且数据线上保持当前的４ｂｉｔ数据，直到接收方将ＬｘＡＣＫ置１，发送方才将 ＬｘＣＬＫ下拉，并继续发送新的数据。当发送方缓存为空时，表明没有数据需要发送，则ＬｘＣＬＫ保持为低电平。接口板利用ＶＨＤＬ语言实现了Ｌｉｎｋ口传输协议。下面给出了关键的程序片断：
ＣｈａｎｇｅＳｔａｔｅＭｏｄｅｐｒｏｃｅｓｓＮｉｂｌｅＣｏｕｎｔｅｍｐｔｙＬｘＡＣＫＰｒｅｓｅｎｔＳｔａｔｅｅｍｐｔｙ
ｂｅｇｉｎ
ｃａｓｅ ＰｒｅｓｅｎｔＳｔａｔｅ ｉｓ
ｗｈｅｎ ＳｅｎｄＡＣＫ ＝＞
ｉｆ ＬｘＡＣＫ＝＇１＇ ａｎｄ ｅｍｐｔｙ＝＇０＇ ｔｈｅｎ
ＮｅｘｔＳｔａｔｅ＜＝Ｓｅｎｄ
ｅｌｓｅ ＮｅｘｔＳｔａｔｅ＜＝ＳｅｎｄＡＣＫ
ｅｎｄ ｉｆ
ｗｈｅｎ Ｓｅｎｄ ＝＞
ｉｆ ＮｉｂｌｅＣｏｕｎｔ／＝ ３ ｏｒ ＮｉｂｌｅＣｏｕｎｔ＝３ ａｎｄ ｅｍｐｔｙ＝＇０＇ａｎｄ ＬｘＡｃｋ＝＇１＇ ｔｈｅｎ
ＮｅｘｔＳｔａｔｅ＜＝Ｓｅｎｄ
ｅｌｓｅ ＮｅｘｔＳｔａｔｅ＜＝ＳｅｎｄＡＣＫ
ｅｎｄ ｉｆ
ｅｎｄ ｃａｓｅ
ｅｎｄ ｐｒｏｃｅｓｓ ｃｈａｎｇｅｓｔａｔｅｍｏｄｅ
图5 数据转发仿真时序较
４ 应用和结论
目前该接口板已经完成了电路设计、软件仿真和制板，并应用到某机载合成孔径雷达数字信号处理机中。接口板卡位于信号处理机的前端，通过ＣＰＣＩ机箱的前面板接口，采用一块ＰＭＣ子板实现。系统采用了图１所示的体系结构，锁存器选用ＴＩ公司的ＳＮ７４ＬＶＴ１６３７４，时钟驱动芯片选用ＩＤＴ公司的ＩＤＴ４９ＦＣＴ３８０５ＡＰＹ，ＦＩＦＯ选用ＩＤＴ公司的ＩＤＴ７２Ｖ３６１１０，ＰＣＩ接口芯片选用ＰＬＸ９０５２，ＦＰＧＡ选用Ａｌｔｅｒａ公司的ＥＰ１Ｋ１００ＦＣ２５６－１。经过实验室阶段和外厂试验，接口板都工作正常，达到了设计要求。
