电缆上行放大器MAX3510/MAX3514/MAX3516的

摘要：文中给出了电缆上行驱动放大器MAX3510/MAX3514/MAX3516的性能指标。ACPR及增益数据以图形和表格的形式给出。单位符合DOCSIS 2.0标准。数据是在5MHz至65MHz频段测试的。

更多信息

• 无线产品网页
• 快速浏览MAX3510数据资料
• 快速浏览MAX3514, MAX3516数据资料
• 应用技术资料

测量MAX3510/MAX3514/MAX3516的邻信道功率比(ACPR)。测试条件为5.0V电源电压、输入信号+34dBmV。给出了图形表示的测试结果。数据符合DOCSIS 2.0标准。

ACPR是电缆放大器的一个重要参数，因为发射载波有可能出现在相邻信道，这个信道会被相同或不同调制速率的载波占用。ACPR定义为主信道和相零信道的载波功率比。根据DOCSIS标准，使用160kHz的测试带宽，信道间隔200kHz。

MAX3510/MAX3514/MAX3516是为CATV上行应用设计的可控增益上行放大器系列产品。它们工作在5MHz至65MHz频带，可驱动高达+64dBmV的QPSK信号(MAX3516)。因为输入、输出均采用差分方式，在输出端口外部需要一个非平衡器变压器。可变增益特性提供56dB以上的动态范围(MAX3514/MAX3516)，由SPI 3线接口控制。增益控制以0.5dB (MAX3514/MAX3516)或1dB (MAX3510)为步长。

测试条件

• 所有测试在室温下
• V_CC = 5.0V - P_IN = -13dBm (+34dBmV在50Ω系统)
• 输入信号：20位PRBS的QPSK调制信号, 根余弦滤波器, α = 0.25
• 高功率模式
• 输入ACPR -66dBc
• 200kHz信道间隔
• 160kHz测试带宽

校准与单位变换

• 在50Ω系统，P_IN/OUT (dBmV) = P_IN/OUT (dBm) + 47dB
• 在75Ω系统，P_IN/OUT (dBmV) = P_IN/OUT (dBm) + 49dB
• MAX3510评估板在输出端有3.5dB损耗, 所以P_OUT (dBmV) = P_OUT (dBm) + 47dB + 3.5dB + 电缆损耗
• MAX3514/MAX3516评估板在输出端具有至少7.5dB损耗，所以P_OUT (dBmV) = P_OUT (dBm) + 47dB + 7.5dB + 电缆损耗

测试设备清单

• 能够产生QPSK信号的信号发生器(RODHE & SCHWARZ SMIQ 06B)
• 谱分析仪(RODHE & SCHWARZ FSEB)
• 功率表(HP437B)
• 功率检测器(HP8482A)
• 电源(Agilent E3632A)
• 数字万用表(HPE3631A)

点击大形
图1. 测试设备

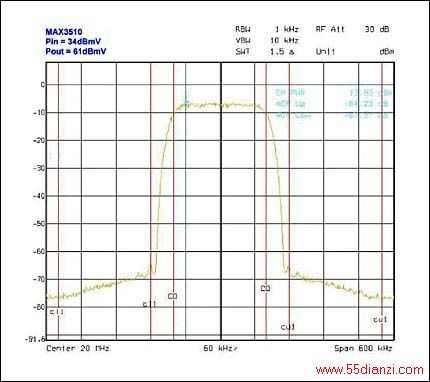

图2.

表1. MAX3510 ACPR与输出功率和频率的对应关系
  Input (dBm)GCWOutput (dBm)Output (dBmV)ACPR (dBc)5MHz-13494.4151.41-66-13527.1654.16-66-13559.9256.92-64.5-135913.5960.59-61.2-136115.562.5-51.8-136317.0364.03-4220MHz-13494.0351.03-66-13526.8253.82-65.3-13559.5956.59-64-135913.2960.29-60.3-136115.1962.19-51.7-136316.7263.72-42.242MHz-13504.3051.30-66-13537.2954.29-63.6-135610.0657.06-61.5-135912.8159.81-58.6-136114.7661.76-50.1-136316.2963.29-41.865MHz-13503.9550.95-65.5-13536.7353.73-62.6-13569.556.5-59.6-135912.2659.26-56.9-136114.2461.24-50.1-136315.7662.76-40.5

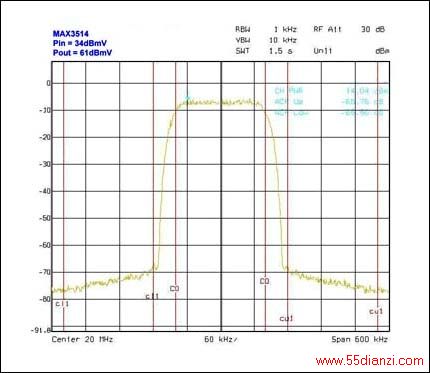

图3.

表2. MAX3514 ACPR与输出功率和频率的对应关系   Input (dBm)GCWOutput (dBm)Output (dBmV)ACPR (dBc)5MHz-131149.1756.17-66-1312012.1559.15-66-1312213.1460.14-66-1312514.6161.61-6620MHz-131149.156.1-66-1312012.159.1-65-1312213.0960.09-64.5-1312514.5661.59-63.442MHz-131106.8553.85-66-131148.955.9-64.2-1312011.8758.87-62.9-1312212.8659.86-62.9-1312514.3261.32-61.265MHz-131127.1354.13-66-131169.1156.11-61.5-1312212.0459.04-59.8-1312413.0160.01-58.5-1312513.560.5-58.2

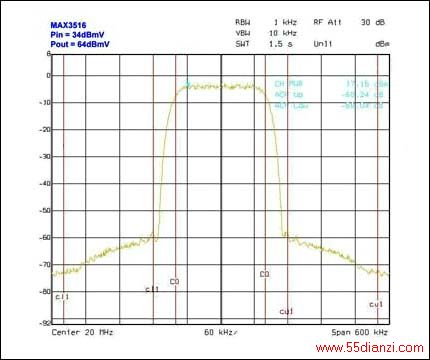

图4.

表3. MAX3516 ACPR与输出功率和频率的对应关系   Input (dBm)GCWOutput (dBm)Output (dBmV)ACPR (dBc)5MHz-1311613.3960.39-66-1312015.3462.34-64.2-1312216.3163.31-63.8-1312517.6864.68-51.620MHz-1311613.4160.41-66-1312015.3862.38-64.4-1312216.3863.36-61.9-1312517.7464.74-51.242MHz-131211.0158.01-66-1311612.9459.94-63.2-1312014.961.9-61-1312215.8762.87-58.7-1312517.2364.23-48.765MHz-1311210.1057.10-65-1311612.1859.18-59.4-1312014.1161.11-57.7-1312215.0762.07-55.3-1312516.4263.42-47.4
