摘要：本应用笔记描述了一个完全满足AMD® K8低功耗移动处理器规范的两相、同步整流型降压调节器。包括一个1.2V、27.3A参考设计的详细电路工作原理、电路图、元件清单以及测试数据。
本应用笔记描述了一个使用MAX1937实现的完全满足AMD K8低功耗移动处理器规范的两相、同步整流型降压调节器。
本设计使用标准的K8 VID平台，为所选则的VID电压增加了一个-100mV的偏移。一种有源偏移方法实现了所需的-100mV偏移。该应用中指定的固定偏差或电压定位在50mV。
该有源偏移电路的细节、原理图和电源的完整元件清单在下文列出。下面还给出了一个1.2V、27.3A的参考设计以及测试数据。
关于两相、同步整流型降压稳压器(电压定位等)的详情，请参考MAX1937-MAX1939的数据资料。
有源偏移

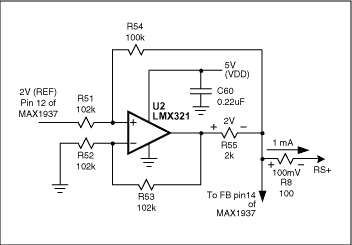

图1展示了有源偏移电路，它实质上是一个1mA精密电流源。电路包括R51、R52、R53、R54、R55和运算放大器LMX321 (U2)。该电路从MAX1937的基准电压(引脚12)接收2V输入，并且在2kΩ电阻R55上保持如图中所示极性的2V电压。由此在该电阻中产生1mA的电流，该电流经过连接到MAX1937 FB引脚(14引脚)的100Ω电阻R8产生-100mV的负偏移。
图1. 有源偏移电路
上述电路的输出阻抗远大于负载电阻(在本例中为100Ω)，因此它对电路的影响可以忽略。对于-100mV的偏移，上述电路的精度取决于2V基准电压(在0°C至85°C范围内变化±13mV)、2kΩ (1%)电阻R5A和100Ω (1%) FB电阻R8。偏移电压由下式给出：
将最差工作条件下的元件参数代入上式，可以得到偏移电压的最大误差为±2.6mV。表1给出了空载时所选VID代码和对应的实际输出电压值，以说明该动态偏移电路的性能。表2列出1.2V、35W电源的负载调整参数。
表1. 具备-100mV偏移时VID代码和对应的实际输出电压 VID CODEVOUTVOFFSET, Target = -100mV1.31.2010.0991.2751.17590.09911.251.15070.09931.2251.12560.09941.21.10190.09811.1751.07680.09821.151.0510.0991.1251.02650.09851.11.00130.09871.0750.97630.09871.050.9510.0991.0250.9260.09910.90080.09920.9750.87590.09910.950.85070.09930.9250.82560.09940.90.80040.09960.8750.77530.09970.850.75010.09990.8250.72490.10010.80.69970.1003
表2. VID设置为1.2V时的负载调整参数
IOUTVOUTVID CODEΔV = VID - VOUT01.2011.30.09921.19811.30.101951.19241.30.1076101.18061.30.1194151.17251.30.1275201.16411.30.1359251.15771.30.142327.31.1521.30.148
表3. 元件清单
DESIGNATIONQTYDESCRJPTIONVendorC1, C2, C9, C10410µF 25V (1812)
TMK432BJ106MMTaiyo YudenC3, C26, C39-C4262.2uF 6.3V (0805)
JMK107BJ225MATaiyo YudenC4, C6, C6030.22µF 10V X7R (0603)
LMK107BJ224KATaiyo YudenC2410.47µF 10V X5R (0603)
LMK107BJ474KATaiyo YudenC5, C7, C12, C13 44.7nF 50V X7R (0603)
GRM39X7F472K50MurataC8, C2821µF 35V (0805)
GMK316BJ105MLTaiyo YudenC25147pF 50V C0G (0603)
GRM39C0G470J050ADMurataC31-C333680µF/2.5V 5mΩ ESR POSCAP
Sany 2R5TPD680MSanyoR2, R520Ω (0603)R4, R72200, 5% (0603)R8, R9, R283100, 5% (0603)R231200k, 1% (0603)R24151.1k, 1%, (0603)R27110k, 1% (0603)R47110, 5% (0603)R22190.9k, 1% (0603)R251120k, 1% (0603)R261100k, 1% (0603)R51, R52, R533102k, 1%(0603)R541100k, 1% (0603)R5512k, 1% (0603)R5014.02k, 1% (0603)L1, L220.6uH ETQP1H0R6BFAPanasonicD11Dual Schottky Diodes (SOT23)
Central: CMPSH-3A CentralZD11Zener, 12V Central CMDZ12LCentralQ1, Q62N-channel Powerpak SO8
MOSFETs, SI7860DPVISHAY SILICONIXQ3, Q72N-channel Powerpak SO8 MOSFETs,
SI7356DPVISHAY SILICONIXQ15, Q13, Q1432N7002ACentralPCB14 Phase MAX1937 Evaluation PCB
NPCB 07-03 4.5inch x 3 7/8U11MAX1937EEI (QSOP)MAXIMU21LMX321 Opamp SOT-23-5 /
SC70-5MAXIM
