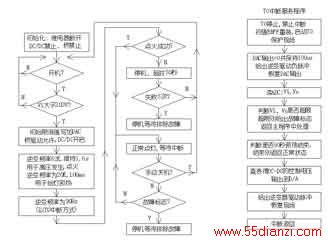

图6 主程序流程及T0中断服务程序
程序流程如图6所示。程序首先判断是否有开机命令，有则判断输入电压是否高于200V，是就开始点火。点火期间逆变桥输出62kHz激励，主电路谐振，产生高压击穿气体放电管，经过T1给出高压脉冲激励灯管产生电弧。接下来程序控制逆变频率为20kHz，用于维持电弧，等待灯电压上升，然后控制逆变频率为90Hz，进入正常点灯状态。单片机以中断方式给出逆变器驱动信号，即每隔5.5ms中断一次，在中断服务程序中给出逆变器驱动脉冲，执行A/D转换，查表求出当前应该给出的控制电压，输出到DAC。其中，A/D转换程序采用了多次采样求平均的做法，消除偶然的干扰。
HID灯从点火成功到稳定工作需要一段时间。为了快速进入到稳定工作状态，控制程序在点灯最初的90s里将激励功率从额定值提高10%，90s预热结束后返回到额定功率。另外，在逆变桥换流时间内，单片机控制降压DC/DC降低输出电压，降低了逆变桥MOSFET开关应力。实现的方法是：在T0中断服务程序即将给出逆变桥驱动脉冲之前，将DC/DC控制电压降低，在脉冲给出之后恢复。
结论
本文所讨论的HID灯镇流器采用电流准连续DC/DC，既降低了开关应力，增加了可靠性，又提高了效率。谐振点火电路能输出高达8kV的点火电压，可以在熄灯后快速再次点灯。单片机控制程序降低了逆变桥的开关应力，而采用查表的方式实现恒功率控制，避免了复杂的计算，程序代码短，稳定可靠。
