高性能电子镇流器系统及其专用集成控制器

图11ML4833的PFC环节和占空比控制

表3ML4831／32／33管脚功能

　

管脚ML4831ML4832ML48331EAOUT：功率因子校正误差放大器输出与补偿节点EAOUT：功率因子校正误差放大器输出与补偿节点PEAO：功率因子校正误差放大器输出与补偿节点2IAOUT：功率因子校正平均电流跨导放大器的输出与补偿节点IAOUT：功率因子校正平均电流跨导放大器的输出与补偿节点PIFB:电感电流传感与功率因子校正每周期限流比较器的峰电流传感点3I（SINE）：功率因子校正增益调制器输入I（SINE）：功率因子校正增益调制器输入PDWN：阈值为1V的比较器，超过该值，工作频率将切换到预热频率4IA＋：功率因子校正平均电流跨导放大器同相输入与功率因子校正每周期限流比较器的峰电流传感点IA＋：功率因子校正平均电流跨导放大器同相输入与功率因子校正每周期限流比较器的峰电流传感点LAMPF.B.:用于传感（或调节）灯弧光电流的误差放大器反相输入端，也是调光控制的输入节点5LAMPF.B.：用于传感（或调节）灯弧光电流的误差放大器反相输入端，也是调光控制的输入节点LAMPF.B.：用于传感（或调节）灯弧光电流的误差放大器反相输入端，也是调光控制的输入节点LFBOUT：用于灯弧光电流环路补偿的灯电流误差跨导放大器的输出6LFBOUT：用于灯弧光电流环路补偿的灯电流误差跨导放大器的输出LFBOUT：用于灯弧光电流环路补偿的灯电流误差跨导放大器的输出RSET：设定最大振荡器频率fmax和R（X）/C(X)充电电流的外接电阻7R（SET）：设定最大振荡器频率fmax和R(X)/C(X)充电电流的外接电阻R（SET）：设定最大振荡器频率fmax和R(X)/C(X)充电电流的外接电阻RT/CT:振荡器定时元件8R（T）C（T）：振荡器定时元件R（T）C（T）：振荡器定时元件INTERRUPT：用作灯脱连及重新起动的输入，电压小于1.25V对芯片重新设定并在经过可调的时间间隔后产生重新起动9INTERRUPT：用作灯脱连及重新起动的输入，电压大于7.5V重新对控制芯片设定并在经过可调的时间间隔后产生重新起动INTERRUPT：用作灯脱连及重新起动的输入，电压大于7.5V重新对控制芯片设定并在经过可调的时间间隔后产生重新起动RX/CX:设定预热、调光结束和突变时间10R(X)/C(X)：设定预热、调光结束和突变时间R(X)/C(X)：设定预热、调光结束和突变时间CRAMP：误差放大器输出的积分电压11GND：接地端GND：接地端GND：接地端12PGND：IC的功率“地”PGND：IC的功率“地”PGND：IC的功率“地”13OUTB：镇流MOS管驱动输出OUTB：镇流MOS管驱动输出OUTB:镇流MOS管驱动输出14OUTA：镇流MOS管驱动输出OUTA：镇流MOS管驱动输出OUTA：镇流MOS管驱动输出15PFCOUT：功率因子MOS管驱动输出PFCOUT：功率因子MOS管驱动输出PFCOUT：功率因子MOS管驱动输出16UCC：集成控制电路的正电源UCC：集成控制电路的正电源UCC：集成控制电路的正电源17Uref:7.5V基准电压缓冲输出Uref:7.5V基准电压缓冲输出Uref:7.5V基准电压缓冲输出18EA－/OVP:功率因子校正误差放大器的反相输入及过压保护比较器输入EA－/OVP:功率因子校正误差放大器的反相输入及过压保护比较器输入EA－/OVP:功率因子校正误差放大器的反相输入及过压保护比较器输入

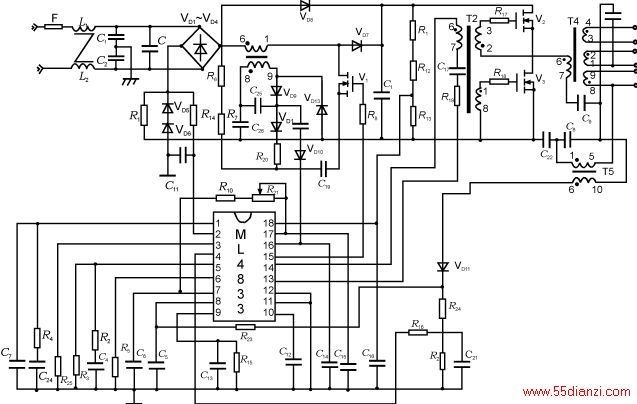

图12采用ML4833的调光电子镇流器电路

表4几种磁心的特性参数

＃8：18240cm，0.02061mΩ/cm；＃723000cm，0.01634mΩ/cm。

表4指标。

表4ML4833构建的高性能电子镇流器的实验指标

　三管镇流器二管镇流器单管镇流器输入电压/VAC220输入电流/A0.460.320.16输入功率/W986633工作频率/kHz33.8功率因数>97.5％效率>85％灯管电源波峰系数<1.70 总谐波失真（THD）　起动时间/ms　工作电压范围/V160～260最低起动温度/℃0灯管连接方式串联或并联均可

5结论

　　鉴于目前市场上低档电子镇流器产品，质量低劣、可靠性差、失效率高，而且参数与日光灯管不匹配，影响灯管的发光效率和使用寿命，电路输出的高次谐波含量高，对电网干扰大等缺点，高性能电子镇流器的开发研制，无论从社会效益，还是经济效益方面看，都是一项非常迫切的任务。另外，高性能电子镇流器的价格尽管高于老式电感型镇流器，但考虑电费上涨及元器件价格下降等因素，从长期节电的费用上考虑还是能得到明显补偿的，所以高性能电子镇流器的发展前景仍然看好。特别是随着城乡经济的发展，无论建筑、街道、居室的照明和美化都离不开新光源的装饰，各种现代光源专用镇流器的开发研制必将形成热点。本文介绍的美国微线性公司ML4831/32/33高性能电子镇流器专用集成控制器，希望能对我国高性能电子镇流器及现代光源专用镇流器的开发研制起到借鉴和促进的作用。

参考文献

1 Micro Linear Corporation .Electronic Ballast Controller ML4831.

Micro Linear 1997 Databook, 1997： 9－ 17 ～ 9－ 30

2 Micro Linear Corporation.Electronic Ballast Controller ML4832.

Micro Linear 1997 Databook, 1997: 9－ 31～ 9－ 44

3 Micro Linear Corporation.Electronic Ballast Controller ML4833. Micro Linear 1997 Databook, 1997: 9－ 45 ～ 9－ 56

4 Kit Sum K and LoCascio Jim. Power Conversion Efficiencies for Miniature Fluorescent Lamp. Micro Linear Applications Handbook, Application 26, 180～ 185
