非接触式松耦合感应电能传输系统原理分析

    Zr=    (9)

式中：Zs对应副边网络阻抗，见式(5)和式(7)，反映阻抗结果列于表1中(ω0为系统频率)。

表1    原副边采取不同补偿拓扑时的补偿电容及反映阻抗值 副边补偿拓扑 副边补偿电容Cs值 副边电路反映至原边的阻抗 电阻 电抗 电容串联补偿 1/(ω02Ls) (ω02M2)/R 0 电容并联补偿 1/(ω02Ls) (M2R)/Ls2 －(ω02M2)/Ls 　

2.2    原边补偿

    LCIPT系统中，原边载流线圈中流过有效值较高的高频电流，可直接采用PWM工作方式的变换器获得这一高频电流，变换器的电压电流定额较高，系统成本高。为此，必须采取必要的补偿措施，来有效降低变换器电压电流定额。与副边补偿相似，根据电容接入电路的连接方式，也可采用串联补偿和并联补偿两种基本补偿电路。

    在电容串联补偿电路中，电源的负载阻抗为

    Zt=jωLp＋＋Zr    (10)

    电容电压补偿了原边绕组上的电压，从而降低了电源的电压定额。

    在电容并联补偿电路中，电源的负载导纳为

    Yt==jωCp＋    (11)

    电容电流补偿了原边绕组中的电流，从而降低了电源的电流定额值。设计时保证式（10）和式（11）的虚部在系统谐振频率处为零，可以有效降低电源的电压电流定额，使得电压电流同相位，输入具有高功率因数。其结果列于表2中。

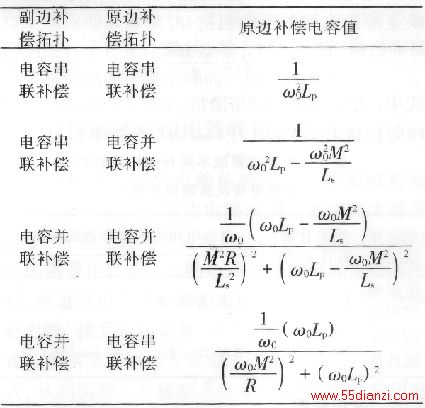

表 2    原 边 补 偿 电 容 值

    原边采取何种补偿电路，对应用场合的依赖性很大。当原边采用较长电缆时，电缆端电压会很高，适合采用串联补偿，降低电源电压应力；当原边采用集中绕组时，为了磁场发射需要，一般要求较高电流，适合采用并联补偿，降低电源电流应力。

3    系统稳定性和控制

    LCIPT系统中，原副边都采用电容补偿时，系统是一个四阶系统，在某些情况下，会出现分歧现象。特别是在原边电路的品质因数Qp比副边电路的品质因数Qs小，或两者相当时，系统很可能不稳定，此时必须对系统进行透彻的稳定性分析。同时，在LCIPT系统中，控制方案的合理选择对系统稳定和电能传输能力非常关键。目前，常采用两种基本控制方案：恒频控制和变频控制。

    恒频控制有利于电路元件的选择，但恒频控制对应的问题是，电路实际工作中电容不可避免地会因为损耗产生温升，导致电容量下降，副边实际工作谐振频率会升高，原副边电路不同谐，使得电能传输受损。变频控制可以通过实时控制原边谐振频率，使其跟踪副边谐振电路频率，使得原副边电路同谐，获得最大电能传输。但在变频控制中，电源输入电压和输入电流相角与频率之间的关系很可能出现分歧现象，引起系统不稳定。为此，必须对原副边的品质因数加以严格限制。

4    LCIPT系统设计

    对于紧耦合感应电能传输系统，原副边的电能关系可以近似用原副边匝比变换关系来表示，因而其系统设计可以分为三个独立部分：原边电路、紧耦合磁件、副边电路，分别进行设计。紧耦合磁件的设计也有较成熟的设计步骤可依。

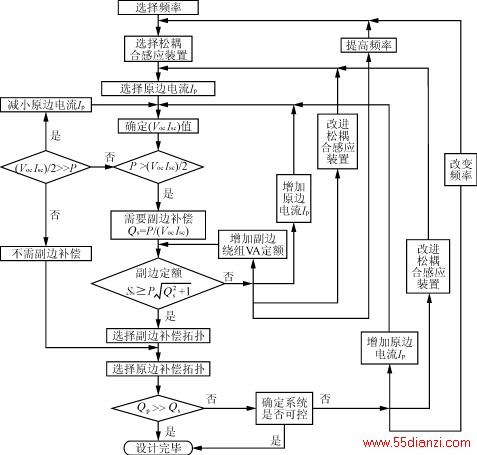

    但在松耦合感应电能传输系统中，原副边电路的工作依赖性很大，如式(3)所示，原副边的电能传输关系由多个变量决定，这些变量必须根据现有功率电子水平，及相关设计经验初选一些值，然后根据相关公式进行下一步计算，确定参数。在整个设计过程中，所出现的多个变量都必须进行选择，而这些变量并非孤立的，而是相互之间都存在着一定的制约关系。因而，松耦合感应电能传输系统的设计比紧耦合感应电能传输系统要复杂得多。这里把松耦合感应电能传输系统中出现的每个变量的含义，及选取方法做一说明，并绘成相应的流程图，如图5所示，以便理解。设计步骤如下。

图5    LCIPT系统设计流程

4.1    选择频率

    选择系统工作频率是LCIPT系统设计的第一步，从式(3)可以看出，频率大小的选取，与电源的复杂程度、成本及系统电能传输大小有密切关系。要综合考虑应用场合对系统体积重量要求、目前功率电子水平及相关系统的设计经验来选取频率。就目前功率电子水平及系统成本考虑，选择10kHz～100kHz之间的频率比较合理。随着功率电子水平的不断进步，系统频率可望进一步提高，从而使得系统体积更小、重量更轻。

4.2    选择松耦合感应装置

    紧耦合感应装置（如广泛采用的变压器）的结构一般受限于现有的铁芯结构，因而结构形式有限。但松耦合感应装置却不受铁芯结构限制，根据各种应用场合的需要，可能会出现多种结构形式。在很大程度上，这些松耦合感应装置要依靠相关的设计经验来选择。确定松耦合感应装置结构后，要标定一些基本的参数，如原副边线圈电感量、耦合系数、互感等。

4.3    选择原边电流Ip

    在LCIPT系统中，传输电能大小、原边电源变换器的成本都与用于磁场发射的原边电流Ip直接相关。一般从相对较小的电流值开始选取Ip，从而对应电源的低电流应力。若经计算后，这一Ip电流值不满足系统电能传输要求，可进一步增大电流值，再进行计算验证，直至系统设计满足要求。

4.4    确定(VocIsc)值

    根据所选择的电磁装置，在原边电流为所选Ip时，测试出副边接受线圈的开路电压Voc和短路电流Isc。确定这一乘积(VocIsc)也可以用一个与设计的接受线圈同匝数的小尺寸接受线圈来完成，避免因为接受线圈电流定额不够而返工。当然，也可采用相应的电磁场仿真软件包进行模拟设计。但仿真设计过程比较复杂。

4.5    确定副边补偿

4.5.1    副边补偿等级

    副边电路不加补偿时，负载能够获得的最大功率传输等于(VocIsc/2)。如果负载所需功率值超过这一值，则副边需要采用补偿电路，副边电路的品质因数可用式（12）计算。

    Qs=    (12)

式中：P为至负载的传输功率。

    从而副边所需要的V·A定额为

    Ss=P    (13)

    如果副边实际的VA定额高于式(13)的计算值，系统就可以传输所需的功率。反之，该设计不能传输所需功率P，必须对设计作出相应的调整来增加功率传输能力。一般可以考虑以下4种途径：

    ——加粗接受线圈绕组线径或增大铁芯截面积；

    ——增大原边电流；

    ——改进电磁装置的耦合程度，提高互感值M；

    ——适当提高系统频率。

    第1种方案增加了副边的成本；第2种方案增加了原边的成本；第3种方案增加了松耦合感应装置的成本；第4种方案受现有功率电子技术的限制。实际设计中，应综合考虑性能和成本选择性价比最好的方案作为最优设计。

4.5.2    副边补偿拓扑

    当副边VA定额满足设计要求后，下一步就应当确定副边补偿具体采用的拓扑形式。补偿拓扑的选择依赖于具体的应用场合。并联补偿对应电流源特性，适合于电池充电器等场合；串联补偿对应于电压源特性，适用于电机驱动供电等场合。

4.6    确定原边补偿

    副边补偿设计完成后，设计原边补偿。根据已知的原边电流和松耦合感应装置原边绕组电感量，可以确定原边绕组端电压。从而计算出原边VA定额，用实际传输功率除以这一VA定额，可以得到原边品质因数Qp的大小。如前所述，原边补偿电路形式也取决定于应用场合。当原边采用较长电缆时，适合采用串联补偿；当原边采用集中绕组时，适合采用并联补偿。
