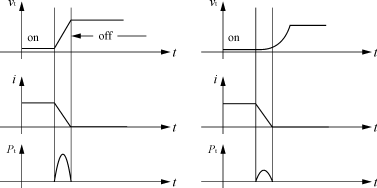

(a)未加缓冲电路 (b)加入缓冲电路之后
图7 缓冲电路的作用
缓冲电路中的R21是在开关开通，电容C21放电时起到限流作用，避免对管子的冲击。
2）对于开关开通时的电流冲击，因为有变压器原边线圈Np电感的限流，因此本电路中没有加限流电感。
2.3 光耦隔离
由于控制电路对噪声敏感，一旦有噪声，将会引起控制电路中的控制信号紊乱，而严重影响电源的工作。为了保证开关电源的正常工作，要求控制电路必须具有高精度和高稳定性，为此，必须将主电路与控制电路隔离。本电路中，用NEC2501将电源中的两部分进行电隔离：一部分是作为控制电路电源的变压器副边辅助电源，另一部分是主电路。这样就防止了噪声通过传导的途径传入到控制电路中。
3 为更好抑制EMI对电路的一些改进
本电路中主要的EMI是电源噪声对电网的干扰。可将原来的共模扼流圈L2与电容C10、C1组成的滤波电路，改善为如图8所示电路，则L1、L2、C1可除去差模干扰，L3、C2、C3可除去共模干扰。L1、L2的磁芯为不易饱和的材质。C1可选陶瓷电容，耐压必须考虑输入电压的最大可能值，通常选用0.22～0.47μF。L3是共模扼流圈。选定C=C2=C3，截止频率f0，则可根据L3=
计算L3；选定C1，截止频率f0，可根据L1=L2=
计算L1、L2。
图8
