反激式电源原理图

反激式电源原理图

点击数:7900 次   录入时间:03-04 11:50:11   整理:http://www.55dianzi.com   稳压-电源电路

反激式电源

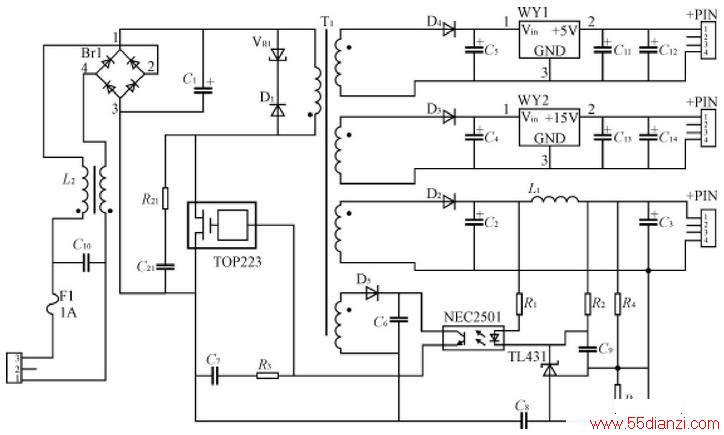

    输入为交流85~200V,经功率二极管整流桥变为直流,作为DC/DC反激变换器的输入,输出为三组直流:5V、15V、20V,另外还有一辅助电源5V,用来给光耦NEC2501供电。控制电路为反馈控制,开关选用TOPSwitch电源芯片(TOP223)。TOPSwitch为三端离线式PWM电源集成控制器,它将PWM控制器与功率开关MOSFET合为一体,采用TO-220或8脚DIP封装,除D、C2脚外,其余6脚连在一起作为S端。本电路中TOP223采用UDS>700V的MOSFET,fs=100kHz。在这个Flyback反激式电源中,变压器原边绕组33匝,副边有四组:6匝(对应于输出Uo2=5V)、11匝(对应于输出Uo3=15V)、12匝(对应于输出Uo1=20V)、6匝(对应于辅助电源U=5V)。在副边,WY1和WY2为稳压器件,WY1输入在≥8V时,输出可稳在5V;WY2输入≥18V时,输出可稳在15V。
