随着工业自动化的发展，机械手的出现大大减轻了工人的劳动强度，提高了劳动生产率。PLC控制机械手的运动使其更加准确、可靠。本文主要介绍PLC控制三维机械手在点胶行业上的应用。

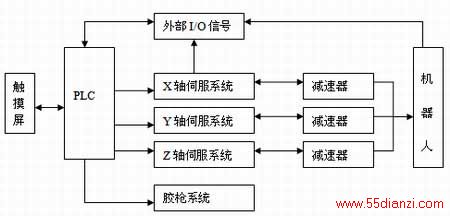

二、整体结构和配置
控制器：FPGC32T2+FPG-PP12+FPG-COM3
触摸屏：PWS6600S-S
驱动器：松下伺服驱动器
减速器：MOTEC减速器
机器人：ROBOWORKER
三、机械设计
机器人选用德国ROBOWORKER公司的直角坐标机器人。他有运动速度快、定位精度高、使用寿命长、承载大等特点。非常适用于搬运、码垛、涂胶、检测等设备。

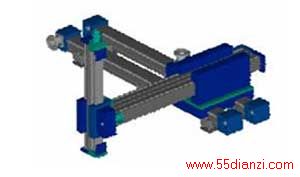

为了保证悬臂轴的精度和刚性，X轴选用双轨结构，两根轨通过滑块进行刚性连接，具体结构如下：
四、系统功能
本系统主要完成涂胶任务，有两种涂胶模式
1.根据客户生产产品的不同，可以预先在控制器中存储若干图形供客户选择，客户可以通过人机界面选择图形进行涂胶工作，例如：
2.如果客户涂胶的产品没有预先设置，进行加工的产品是非标产品，可以采用示教功能，在触摸屏上切换到示教模式，通过手动功能对图形上的点进行检测，之后存储，这样可以通过采集多个点对图形进行最终确认，图形的精度取决于采集点的数量，最大一个图形可以采集5000个数据点。基本上满足一般非线性轨迹的要求。
五、总结
可编程控制器PLC以其丰富的运动控制功能、高可靠性、在机械手控制的设计中起到了十分重要的作用，在实际使用中取得了良好的效果。
