1 避雷器特点和主要技术参数
(1)该避雷器是用于保护35kV输电线路免受大气过电压和操作过电压损坏的保护电器。由主体元件、脱离器和悬挂吊耳等组成。主体元件以金属氧化物电阻片作为核心元件,利用金属氧化物优异的非线性特点,解决了由于雷电引起的输电线路绝缘子串闪络问题。当系统出现大气过电压或操作过电压时,电阻片呈现低电阻,使避雷器上残压被限制在允许值以下,同时吸收过电压能量,从而对输电线路提供了可靠保护。在正常运行电压下,电阻片呈现高电阻,使流过避雷器的电流很小,起到了绝缘隔离的作用。
(2)该避雷器通过脱离器与输电线路相连接,在避雷器正常工作情况下,脱离器应不动作,以保证避雷器的保护性能,满足GB11032-2000规定。在异常情况下,通过的故障电流造成避雷器损坏时,脱离器能迅速使避雷器自动与输电线路永久脱离,排除系统持续故障,保证系统不问断正常供电。同时,给出了损坏的避雷器可见性脱离证明,容易被检查人员发现,使之得到及时更换。
(3)该避雷器由于是保护线路绝缘子,与电站型避雷器保护变电站设备不同,其保护水平可以大大高于电站型避雷器,按线路绝缘子最低耐压水平比变电设备高1.3倍考虑,线路型无间隙避雷器的雷电残压可比电站型避雷器的残压提高1.3倍。
(4)该避雷器的雷电残压提高后,直流1mA参考电压U1mA也相应提高,既降低了避雷器的荷电率,
还提高了避雷器的运行可靠性,同时也减小了通过避雷器的操作过电压电流。
(5)该避雷器在制作工艺上,是将金属氧化物电阻片在紧压的情况下,用强力玻璃纤维包缠、固化,以进口优质硅橡胶整体注射、硫化成型,使其防爆性能大大提高,并具有结构紧凑、密封性好、保护响应快、重量轻等特点,可方便地安装在输电线路上。硅橡胶固有的憎水性使其具有良好的耐污特性。

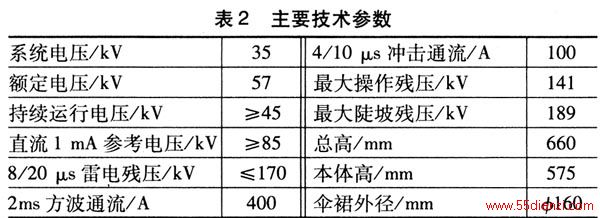

(6)HYl0WX-57/170L避雷器主要技术参数见表2。
2 安装前检查及现场安装
(1)安装前,应先检查避雷器包装有无破损和严重霉变,外表有无破损,本体是否变形。
(2)测量其绝缘电阻,应不小于10000MΩ。
(3)检测其直流1mA参考电压U1mA,应不小于85kV;75%U1mA电压下的泄漏电流,应不大于200μA。
(4)避雷器的安装示意图见图1,XGU悬垂线夹安装图见图2。
(5)安装时,先将悬挂机构(已连接好避雷器)固定于悬臂上,悬挂机构及锁位销必须按图1所示方位安装,然后,将锁位销拔起,把避雷器下端的圆环固定于XGU悬垂线夹螺杆上。
(6)避雷器的下端通过脱离器用跨接线与输电线路可靠连接,上端安装的悬挂机构固定于悬臂,并用跨接线可靠接地。悬挂机构可保证脱离器动作时,避雷器落下后不摆动,从而与输电线路保持足够的绝缘距离而与系统隔离。通常选择此距离L>500mm。
3 避雷器挂网运行后的常规检查
避雷器挂网运行后,应定期检查,并将检查的记录记入专用手册,以便分析比较。常规检查的项目有:
(1)每年进行一次外表检查,重点检查螺栓、螺母的松紧程度,外表是否脏污损伤,高压引线和接地线是否紧固。对于污秽严重的地区,还要定期清洗外表。
(2)用2500V兆欧表测量其绝缘电阻,应不小于10000MΩ。
(3)用直流高压试验器检测其直流1mA参考电压U1mA,应不小于85kV;75%U1mA电压下的泄漏电流,应不大于200μA。
(4)用阻性电流测量仪定期带电测量其运行相电压下的阻性电流,以便对其进行监视和分析比较。
