摘 要：自贡电业局莲花寺变电站10 kV断路器储能回路进 行了改造，改后运行状况良好。随后又在多个变电站数十条10 kV线路断路器改造中推广应 用，运行状况一直良好，介绍改造及应用情况。
关键词：10 kV断路器；储能回路；改造
2002年9月，自贡电业局对110 kV莲花寺变电站10 kV断路器进行了改造，将原来的少油型断 路器更换为真空型断路器，并将原来的电磁型操作机构更换为CT-19型弹簧操作机构。
1储能回路分析

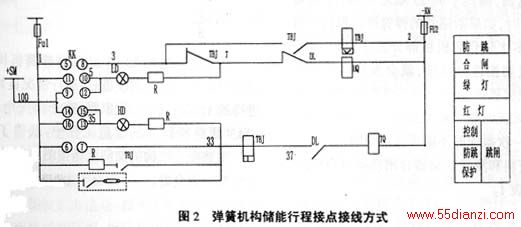

从储能回路原理接线图可以看出,，该弹簧机构储能行程接点有两对，一对常闭接点用于控 制直流电机运转储能，一对常开接点用于点亮指示灯HD，表示弹簧已储能。这种接线方式用 于如图1所示的传统操作回路中时能够满足合闸要求。进行手动合闸时，操作开关KK合闸接 点⑤、⑧在合闸操作后自动返回，只要弹簧机构已储能，断路器就可以合闸。如果合闸不成 功，由于KK开关的⑤、⑧接点已返回，合闸控制回路已经断开，因此对操作控制回路没有影 响。

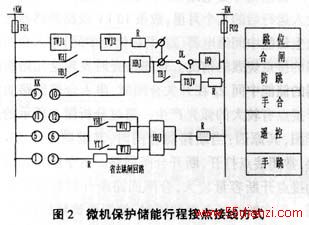

由于110 kV莲花寺变电站进行了综合自动化改造，10 kV线路保护装置已更换为微机保护装 置。微机保护装置的操作回路在设计上为了保证能可靠合闸，在合闸回路中采用了保持回路 ，如图2所示。
从图2可以看出，如果在弹簧机构没有储能时，进行合闸操作，合闸线圈HQ同样可以带电， 但开关不能动作，辅助接点DL也就不能切换。由于合闸保持继电器HBJ的作用，在KK开 关的（9）、（10）接点（或遥控合闸继电器接点）返回后，合闸回路将一直保持，从而导 致合闸线圈烧毁。同时，根据综合自动化改造的要求，应当采集10 kV断路器操作机构弹簧 的储能信号。因此，CT-19弹簧机构的弹簧储能行程接点数量及典型接线方式肯定不能满足 综合自动化系统的要求，必须进行改造。
2储能回路接线方式改造

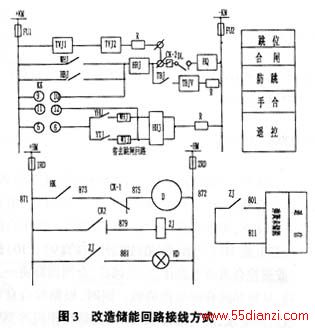

经分析后，现场按如图3所示方案进行了改造。
CT-19型弹簧操作机构储能回路按图3方案改造后，经现场试验，完全满足要求，并正 常投入运行。
在莲花寺变电站10 kV断路器更换工作结束并投入运行后的几个月里，数条10 kV线路断路 器经常发生储能中间继电器（ZJ，简称储能中间）串入合闸回路的接点烧毁的情况。现场检 查时发现这几路断路器的储能中间ZJ在开关合闸时，串入合闸回路的常开接点有较大的弧光 产生。通过分析图3所示的原理图，其原因： 当断路器合闸时，其辅助接点DL切换，常闭接点打开，断开合闸回路。由于断路器的辅 助接点开断容量较大，合闸回路断开时能够可靠灭弧。但在断路器合闸的同时，储能弹簧释 放能量，行程接点CK-2返回，储能中间ZJ随之返回，ZJ的常开接点打开。这时，如果断路器 的弹簧操作机构没有调整好，或者经多次分合后机械部分发生变化，导致断路器辅助接点切 换速度延缓，就会发生储能中间ZJ的常开接点先灭弧的情况。由于储能中间接点的开断容量 较小，灭弧时就可能烧毁接点，或者使接点产生毛刺，在下一次操作时不能灭弧而烧毁。

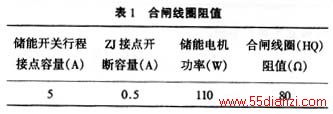

通过查阅资料和测量断路器合闸线圈（HQ）的阻值，获得数据如表1。
计算出相应回路电流：储能回路0.5A，合闸回路2.75A。

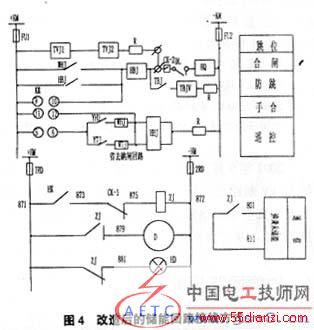

可见，储能中间ZJ的接点能够满足储能回路的灭弧要求，储能开关行程接点能够满足合 闸回路的灭弧要求。根据以上数据，按如图4所示的方案进行改造。 从原理图可以看出，图4所示的方案能够满足对断路器合闸回路的要求和综合自动化对遥信 的要求，并能避免储能中间ZJ接点烧毁的现象发生。同时，也可以看出，当HK断开以及ZJ线 圈损坏时，在弹簧并没有储能的情况下，储能指示灯仍然会亮，但这对断路器的实际运行并 没有影响。
3结论
莲花寺变电站10 kV断路器弹簧机构的储能回路按图4所示的方案改造后，运行情况良好。在 随后进行的110 kV邓关、代家坝、燕子山变电站30多条10 kV线路断路器的改造工程中， 获得了广泛的运用。弹簧操作机构的储能回路按图5进行改造后，运行情况一直良好。
