华北电网高压输变电GIS系统应用

一、系统概述

本系统旨在提供华北电力局管辖范围内输电网和变电电力设备的GIS管理、提供输变电污区图解决方案、提供GIS网络信息发布、并对输变电的直升机巡线提供辅助工具。系统同时涉及到与华北局所属的各分公司GIS系统的接口，与雷电定位系统的接口，以及与MIS系统的接口，该系统于2002年12月20日试运行，目前该系统运行状况良好，已经开始逐渐为各生产单位的生产、管理发挥重要的作用。

1、软件配置

GIS平台：ArcGIS for NT、MapObjects、Internet Map Server、SDE for ORACLE8i
数据库：Oracle 8.17
开发工具：MapObjects、VB

2、硬件配置

主服务器：IBM H85；
Internet服务器：HP 6000R；
图形工作站：HP-X1100；

3、网络结构

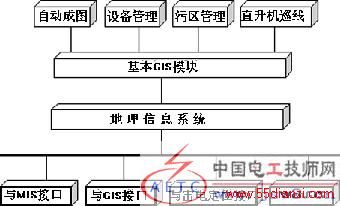

4、软件功能结构

二、系统功能介绍

1、基本GIS模块

包括工作环境设置、图层操作、图形浏览、打印输出、长度面积量算等基本功能；

2、自动成图模块

包括GPS数据文件接收、输电设备维护、变电设备维护、相位图的编辑、注记层的编辑生成等功能；

3、设备管理

包括查询统计、单线图提取、线路模拟追踪等功能；

4、污区管理

包括历年污区图的调阅和打印、记录大气环境和典型气象资料、记录污源分布信息、记录盐密点档案信息、记录线路污闪信息、进行污区图的编辑、各种专题图的产生、设备防污、污区查询统计等功能；

5、直升机巡线

包括GPS数据录入接口、图形数据输入、危险点数据录入、危险点查询等功能，可以为飞行员的巡线做一定的依据；

三、系统特点

1、数据量大

据统计该系统是目前国内数据量最大的一个电力GIS系统，共包括北京、天津、河北、内蒙古四个省市的地域，同时仅地理背景层就包括了10几个层，这涉及到海量数据的存储和访问问题，如果处理不好会导致随着数据量的增加系统速度急剧下降；

2、用户多

该系统涉及到10个地级供电局、2个超高压工区，最多可以有15个用户同时写SDE数据库，同时还有客户端读SDE的操作以及浏览器端的操作，这样需要处理多用户的并发操作问题，如果权限控制不好会导致系统数据不唯一甚至系统瘫痪；

3、接口多

该系统需要处理和集团公司MIS系统、各供电局MIS系统、各供电局GIS系统等共计10几个系统的接口问题；

4、基础图形区域大

整个华北电网地理范围非常大，该系统的地理图跨了2个度带，因此在处理经纬度向平面坐标转换时需要做一些额外的操作；以上这些技术难题在我们技术人员和相关单位的配合下都得到了比较圆满的解决。
