R1A系列瓷插式熔断器熔体的选择
点击数：7671 次 录入时间：03-04 11:51:14 整理：http://www.55dianzi.com 电工文摘

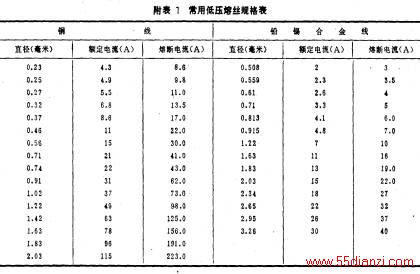

RC1A系列瓷插式熔断器以及具有这类熔断器的HH系列负荷开关（铁壳开关）体积小，价廉，安装维修方便，更换熔丝安全，正确使用有满意的保护特性，广泛用于保护与控制380伏分支线路、照明电路和中小容量电动机。 近年来笔者随一些用电安全检查团体，走访了很多工厂农村，看到一些使用中的RC1A型熔断器，或发热严重，火漆熔化外溢；或资插断裂，粘满飞溅的铅锡金属。显然这是对这类熔断器特性与结构尚不够了解与没有正确选择熔体，从而导致熔断器不但无法起到保护作用，反而引起各种电气事故．RC1A系列资插式熔断器，以及与这类相似的无填料低压熔断器，所用的熔体材料主要有铜与铅锡合金。这两种材料拉制成的丝均可用作熔丝（保险丝）．很多版本的电工手册上注明了它们相应线径的工作电流（附表1）。笔者发现很多单位片面地认为只有铅锡合金丝才能作熔丝（保险丝），结果出现了不管熔断器被保护的线路、电器、电机是多大的工作电流一律采用铅用合金熔丝作熔体的错误倾向．市场上出现了工作电流70A线径达5.24毫米的铅铝合金熔丝，实质上这种溶丝无法安装到任一种低压熔断器的标准产品上去，即使勉强装上去，也无法保证熔断器正常可靠的工作．附表 2列出了RC1A系列瓷插式熔断器配用熔体规格表．表中列出了2－15A配用铅构合金熔丝，20－100A配用钢熔丝，120～200A配用专用变截面铜片冲片．附表3列出了HH系列负荷开关（铁壳开关）中的瓷插式熔断器的熔体配用铜熔丝。附表4列出了HK系列闸刀开关从15－60A配用铜熔丝．从所列附表中可以看出，RC1A系列等类似低压熔断器，熔体的安装部位是按铜丝设计的，我们如果把15A以上的熔体，也采用铅锡合金丝，则相同工作电流的铅锡合金熔丝直径要比铜熔丝大3．5倍左右，根本无法按照正规要求安装到熔断器上去．例如RC1A型30A瓷插式熔断器安装熔体的螺丝仅M4毫米。而工作电流30A的铅铝合金熔丝直径达3.26毫米，螺丝通过垫片的压力无法超过熔丝中径，连接不可靠，极易引起接触不良，使用时间一长，熔丝连接处沿垫片周周把熔丝烧成一个园环造成断路，引起不必要的停电．若被保护的是三相电动机，即发生单相运行而烧坏电机的严重事故．如果被保护的电路发生短路时由于大量的金属喷溅引起爆炸，不能安全的断开电路．所以RC1A系列熔断器如果熔体选择不当，容易引起各种电气事故；造成不应有的损失。
为什么RC1A系列熔断器的熔体必须按铜熔体来设计呢？因为铜质熔丝材料截面较小，只有相应工作电流铅铝合金熔丝的1／13，熔断时金属蒸气少，易于灭孤，分断能力好．同时材料的质量与尺寸也较容易控制；保证工作电流准确．所以，在电压较高（380伏），电流较大（15A以上）的电路中，要求熔断器分断电流也大，必须采用钢熔丝。但是铜熔丝容易氧化，必须加强检查与维护。如果发现铜熔丝使用时间过长，氧化严重，就必须及时更换上相同工作电流的新铜熔丝．铅铝合金熔丝熔点低，耐腐蚀，价格低，但由于它截面大，特别是熔断时产生大量的金属喷溅，不易灭弧，分断能力极差．只适合于作一般低电压、小电流电路中熔断器的熔体，如家庭照明电路．RC1A系列熔断器工作电流的确定，很多版本的电工手册均可查到。
