高压开关弹簧操作机构缺陷处理
点击数：7940 次 录入时间：03-04 11:55:44 整理：http://www.55dianzi.com 电工文摘
兴宁市供电局在110kV白泡变电站新建一回110kV白罗线出线间隔的调试过程中，继电保护人员在开关调试过程中发现开关在合闸位置时，有时红灯和绿灯均亮，有时正常时仅红灯亮而绿灯灭，反复查看图纸与实际接线，均未有发现问题，延误了工程的顺利投产。类似故障在梅州供电分公司110kV梅西变电站(梅州)、110kV罗岗变电站(兴宁)的新建及多个变电站改造中均出现过，延误了工程的竣工。
1 缺陷
以北京ABB高压开关设备有限公司生产的SF6断路器LTB72.5-170D1/B所带的BLK222操作机构为例。
a. BIX222操作机构合闸回路因带有防跳回路(如图l所示)，在合闸位置也一直保持通路，导致合闸回路与大部分微机继电保护装置配合时开关在合闸位置，跳合闸指示灯均亮，合位继电器启动电压低于50%额定电压。南方电网出台的l0项反事故措施中明确规定，继电器的启动电压至少高于50%额定电压。该故障未引起设计人员的注意，在图纸中均采用双防跳回路，造成开关在合闸位置时红、绿灯均亮。由于继电保护人员习惯了传统的继电保护观念，难于判断出故障的原因，误认为是微机继电保护装置跳位继电器有问题，从而影响供电。
b. 开关动作计数器选型及设计、使用不合理。大多数厂家在选用操作机构时均使用机械联动的计数器(西门子等厂家)。计数器线圈并在合闸线圈的两端，造成合闸线圈断线时，绿灯仍亮，使运行人员作出错误判断。
c. 开关操作机构带防跳装置，但一般现有的微机继电保护装置均带有开关合闸防跳装置，造成重复。开关因带就地合闸功能，所以开关内部所带的防跳装置应只与就地合闸回路配合，当选择远方合闸时解除此功能。
2 原因分析

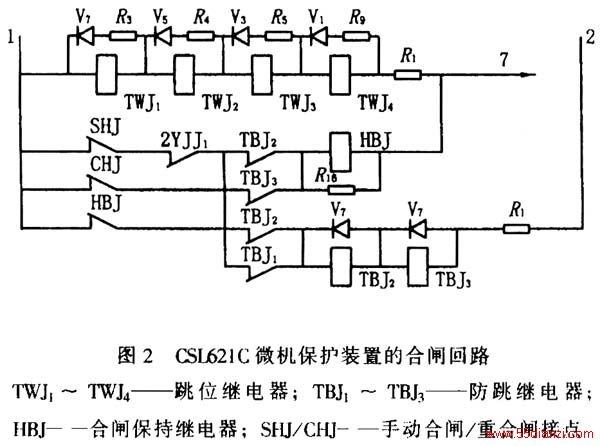

a. 现在的微机继电保护装置使用的继电器动作电压基本上没有传统继电器的严格启动和返回电压，造成与其他高阻回路匹配困难。这是保护误动的主要原因。因此要求在保护回路中不能存在寄生回路，对控制电缆绝缘的要求就更高，否则后果严重。跳位继电器所在回路经开关内部的防跳回路构成一个通路(如图2所示)，造成开关在合位时，跳位继电器仍动作，红灯和绿灯均亮。
b. 由于计数器线圈是并在合闸线圈两端，当合闸线圈烧断时，监视合闸回路完好的绿灯仍亮，使运行人员无法判断故障原因，失去绿灯作用。
c. 没有必要同时使用2个防跳回路，当远方合闸时，有保护装置的防跳回路已经足够，并将其单独与就地合闸回路配合使用，与远方合闸回路彻底分开。
3 解决方法

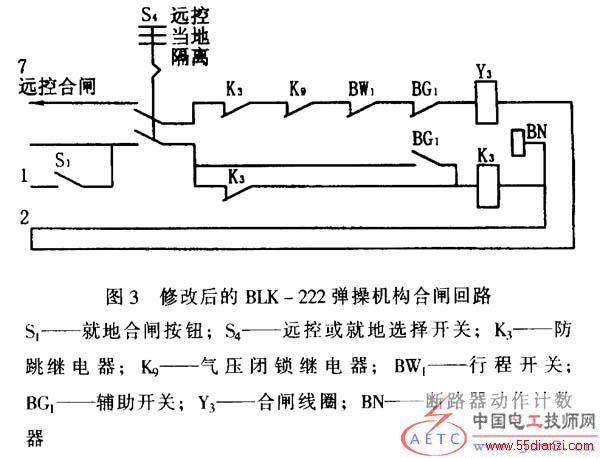

合闸回路与微机保护装置在配合上不能有其他通路存在，以确保合闸时跳位继电器不误动，将防跳回路单独与就地合闸回路配合使用，计数器动作线圈必须与合闸线圈脱开，修改后的合闸回路如图3所示。
