建设电力通信网络管理系统

　　对于大量中等以下规模的网络完全可以依靠综合接入网管系统的功能来管理网络，既可实现通信设备的综合接入，又建立了网络的分层管理，一举两得，而且这种方案的经济效益十分可观。对于系统已经在建的大量的监控、网元管理系统来说，也可以采用先将其改造成综合接入网管系统再接入高层TMN网管的方案。
1.6　完善的应用功能及客户应用接口的开放性
　　在今天这样的市场竞争环境下，网管系统的应用功能是否完善、丰富，能否满足用户的要求、适应网络的变化，总之网管系统的应用功能是否能得到用户的认可，是网管系统成败的关键。
　　应用功能的设置应该能由用户来选择，用户的应用界面应该满足用户的要求。这要求网管系统除了具有根据用户要求定制的能力外，重要的一点是网管系统的应用功能接口应具有开放性，应能支持满足应用功能接口的第三方应用程序，在不改变基础系统的情况下不断推出新的应用功能、用户界面，满足用户的要求。由于电力通信网采用行政划分的管理方式，各级用户的管理功能要求的不一致性更大，应用功能开放性的要求显得更为重要。
1.7　网管系统的一体化和独立性
　　网管系统应实现电力通信网的一体化管理，即各种功能网络管理系统的应用程序统一设计，采用统一的界面风格，采用一致的名词术语。用统一的管理操作界面去操作控制不同型号、厂家的同类功能设备。在同一个平台、界面上监视、处理网络告警，控制网络运行。
　　真正的网络管理系统应具有独立性，系统不应依赖于某个设备制造厂商；网管系统应能保证所有的厂商都得到同样公平和有效的支持。这样做的目的是为了保证通信系统本身的发展，确保不会因网管系统方案选择限制通信系统本身。这一点对于多样化特点十分明显的电力通信网尤为重要。
1.8　网管系统的人机界面
　　首先，对象化的思想应该贯穿在网管界面的设计中。将图形上的元素及元素的组合定义成图形对象，将图形对象与它所表示的数据对象、实际的通信设备串联起来，实现实物、数据、表示界面的统一。这种对象化的设计方法保证了网管系统数据和界面的统一，保证了网管系统对被管理系统的变化的适应能力。对象化的设计观念应推广到网管系统人机界面的各个方面，例如：语音申告、媒体管理等。
　　其次，网管系统的界面应不断采用新技术加以更新、改造。界面是表示一个系统的窗口，界面的优劣直接影响人们对系统的第一印象，影响人们对系统的使用。引入新的技术，提高系统界面的功能、界面的可观赏性、系统的易使用程度是网管系统成败的又一关键因素。
　　GIS是目前实用化和技术经济性能都比较高的一项可视化信息技术，GIS采用对象化设计思想，支持地理信息数据，支持多图层控制，采用矢量化图形方式。GIS在信息管理系统的数据表示界面方面应用广泛，在表示与地理信息有关的数据界面时尤其优秀，电力通信网管系统可以采用GIS技术开发基于地理信息系统的网管应用界面。
　　Web是一种影响非常广的、为人们广泛接受的、使用方便的数据浏览界面，Web支持的数据包括文本、图形、图片、视频等，支持数据库的浏览，而且支持的数据种类和数据格式还在不断丰富。利用Web的优势作为网管系统的信息发布媒介是一种非常明智的选择。

2　电力通信网管系统方案

2.1　需求分析
　　在选择网管系统方案时各种因素都会影响最终的决定，如网络管理要求、通信系统规模、通信网络结构、技术经济指标等。网络管理要求应是确定网管系统方案的首要因素。并不是在任何情况下网管的配置越高、功能越全越好，如果管理要求只关心对通信设备的实时监控，那么最佳方案是选择监控系统。在完成监控功能方面，监控系统的实时性能、准确程度都较复杂的网管系统要高。同样如果管理要求只关心通信设备的信息，只需要建立网元管理系统即可。但如果是一个管理一定规模的通信网络而且提供通信服务的管理单位，那么就应该选择能够涵盖整个通信网的网管系统。
2.2　网络设计
　　初期的网管系统一般只注重网络某些部分（如通信设备）的管理，其主要原因是通信网管系统在发展初期一般依赖于通信设备生产厂商。真正的网络管理系统应包括以下各个层次：
　　网元数据采集层：网元(设备)的数据接入、数据采集系统。
　　网元管理层：直接管理单个的网元(设备)，同时支持上级的网络管理层。这一层主要是面向设备、单条电路，是网络管理系统的基础内容。其直接的结果实现设备的维护系统。
　　网络管理层：在网元管理的基础上增加对网元之间的关系、网络组成的管理。主要功能包括：从网络的观点、互联关系的角度协调网元(设备)之间的关系；创建、中止和修改网络的能力；分析网络的性能、利用率等参数。网络管理层的另一个重要的功能是支持上层的服务管理。
　　服务管理层：管理网络运行者与网络用户之间的接口，如物理或逻辑通道的管理。管理的内容包括用户接口的提供及通道的组织；接口性能数据的记录统计；服务的记录和费用的管理。
　　业务管理层：对通信调度管理人员关于运行等事项所需的一些决策、计划进行管理。对运行人员关于网络的一些判断的管理。这一层管理往往与通信企业的管理信息系统密切相关。其功能包括：日志记录，派工维护记录，停役、维护计划，网络发展规划等。
　　网络管理系统应当是全网络的，对于面向用户服务的规模较大的通信网络，管理的重点应放在网络、服务、业务等层次的管理上。
2.3　系统功能
　　一个完善的网络管理系统应具备如下功能。
　　故障管理：提供对网络环境异常的检测并记录，通过异常数据判别网络中故障的位置、 性质及确定其对网络的影响，并进一步采取相应的措施。
　　性能管理：网络管理系统能对网络及网络中各种设备的性能进行监视、分析和控制，确保网络本身及网络中的各设备处于正常运行状态。
　　配置管理：建立和调整网络的物理、逻辑资源配置；网络拓扑图形的显示，包括反映每期工程后网络拓扑的演变；增加或删除网络中的物理设备；增加或删除网络中的传输链路；设置和监视环回，以实施相关性能指标的测试。
　　安全管理：防止非法用户的进入，对运行和维护人员实现灵活的优先权机制。
2.4　系统结构
　　为了保证网管系统能较好适应电力通信网的特点，满足电力通信网的管理要求，网管系统应能兼容多机种、多种操作系统；应能设计成冗余结构保证系统可靠性；应能充分考虑系统分期建设的要求，充分考虑不同档次的网管系统的需求。网管系统的组成见图1。

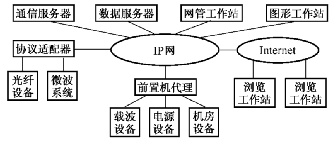

图1　网管系统组成框图
Fig.1　Frame of telecommunication
management system

　　网管系统可采用IP级的网络实现系统中各硬件平台之间的互联，利用现有的各种管理数据网络的路由，组织四通八达的网管系统网络。
　　数据服务器：是网管管理信息数据库的存储载体，用于存储和处理管理信息。
　　网管工作站：为网管系统提供人机接口功能。它为用户提供友好的图形化界面来操作各被管设备或资源，并以图形的方式来显示网络的运行状态及各种统计数据，同时运行各种网管系统的应用程序。
　　浏览工作站：通过广域网、Internet或Intranet网接入网管系统，提供网管系统数据信息的浏览功能。
　　协议适配器：完成网管系统与被管理设备之间的协议转换。
　　前置机代理：通过远方数据轮询采集及网管系统与采集系统之间的协议转换，实现对各种通信站、通信设备的实时管理。
　　网管系统的软件由管理信息数据库、网管核心模块、若干应用平台、若干网络高级分析程序及数据转换接口程序组成。
　　管理数据库：负责存储和处理被管设备、被管系统的历史数据, 以及非实时的资料、统计检索结果、报表数据等离线数据。
　　网管核心模块包括管理信息服务模块、管理信息协议接口及实时数据库；
　　通信调度应用平台包括系统运行监视、运行管理、设备操作、图形调用、数据查询等功能。
　　图形系统实现网管系统图形应用界面，包括图元制作工具、绘图工具、图形文件管理工具、数据库维护工具等。
　　通信运行管理应用平台提供网管系统所需的各种管理功能，包括运行计划管理、维护管理、报表管理、权限管理等。
　　网络高级分析软件包括网络故障分析、性能分析、路由分析、资源配置分析。

3　结语

　　电力通信网络管理系统的开发与应用起步比较迟，相对于公用网和其他一些专用网都落后了一步。目前，在电力通信网中未见真正的规模比较大的网络管理系统，网络的运行管理主要依靠通信监控系统和一些随通信系统和通信设备引进的网元、网络管理系统。随着网络规模、管理水平的提高，越来越显示出目前这种状况的不适应性。从事电力通信网运行、管理、开发的建设者们有能力、有决心解决好这些问题。■

作者简介：焦群，男，高级工程师，长期从事电力通信网监控系统及网管系统的研究工作。
作者单位：焦群（电力自动化研究院， 南京 210003）
