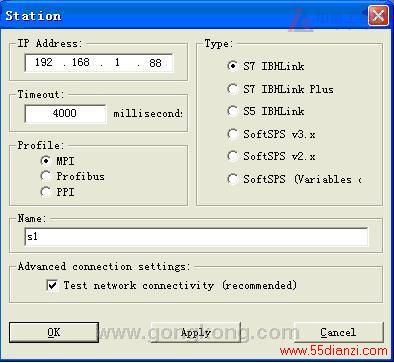

Options”找到“设置PG/PC接口”双击打开，选择IBHNet（MPI），点击Properties，对部分参数进行设置，如图5所示。关键是IP地址的设定，设置需要连接的netLINK的IP地址，完成后保存，并下载至模块中，完成STEP7与netLINK的连接。

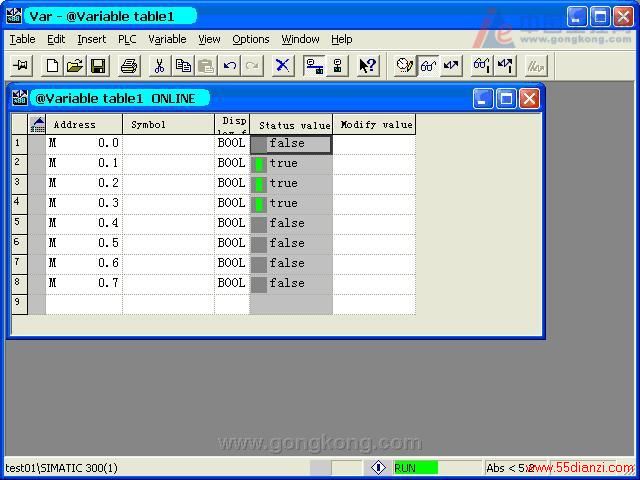

图5. PG/PC参数配置5、 通讯测试以下通过简单的通讯测试，验证通讯的状态，主要进行两个测试，一是通过STEP7内部测试程序，测试通过netLINK与S7-300的通讯状态，二是利用OPC Client，连接无锡北辰OPC Server，测试netLINK与S7-300的数据监控状态。5.1 STEP7与S7-300通讯测试打开STEP 7软件，选择PLC－－-Monitor/Modify Variables，设定测试参数，单击“Monitor Values”，查看地址状态，如图6所示，M区地址可被读写控制，说明数据传输状态良好，通讯连接正常，说明netLINK通过IBH驱动，可实现STEP7与S7-300的通讯，同时可通过PLC－－-Download，对编辑程序进行远程下载，工程师可在总控室内，通过netLINK，选定IP地址，利用以太网对远程指定CPU进行程序下载操作。
图6. STEP7测试界面5.2 OPC Client监控数据测试本项目中使用iFIX作为监控软件，通过iFIX提供的OPC Client，连接无锡北辰OPC Server，从而实现通过OPC通讯，对CPU数据进行实时监控。而测试过程，可选择任何一家OPC客户端软件或者任何支持OPC监控软件进行测试。本文鉴于项目原因，使用Kepware OPC Client进行测试，打开OPC Client，建立连接，选择BEICHEN.NETLINK.OPC.V3，导入所有OPC Server中所设置的变量，如图7所示。
图7. OPC Client上一页 [1] [2] [3] [4] [5] 下一页
