5．1．6 主要设计成果

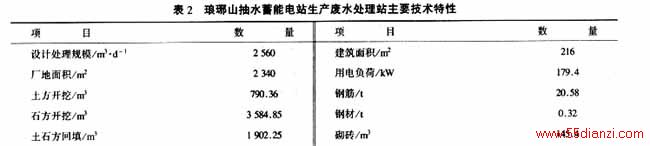

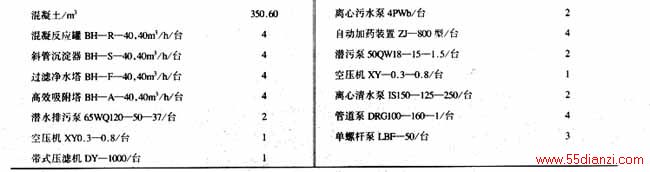

主要设计成果见表2。
5．1．7 建筑、结构、电气及自控
主要建筑物包括：综合泵房、污泥脱水机房、化验室（主要化验生产废水处理站的水质指标pH、TNT、石油类、悬浮物、CODCr）、综合间。以上建筑物采用砖混结构形式，砖墙承重，适当设置构造柱和圈梁加强建筑物的刚度以利抗震，基础采用钢筋混凝土或砖条形基础，屋面采用预制钢筋混凝土空心板。
方形水池、泥池采用钢结构，在加工厂内预制，现场安装。管道均采用钢管。废水处理流程的设备布置在250mm厚的200号混凝土基础上，混凝土采用现浇。
由装在值班室内的PLC进行自动控制。由设在调节池内的浮子水位计控制水泵的运转，并通过选择开关来决定主泵和备用泵。当水位距池顶700mm时，起动主泵；水位距池顶400mm时，起动备用泵并进行高水位报警；水位降到距池底1 000mm时，停止泵并进行低水位报警；水位降到距池底500mm时，切除泵房内供各种泵工作的总电源，泵房内的所有泵停止运行。在值班室报警盘上应有表明水位高低的报警光字牌和一次提升泵运行指示灯。
5．2 生活污水处理站
琅琊山抽水蓄能电站生活污水处理站位于安徽省滁州市郊牛奶厂附近，用来专门处理电站施工期的生活污水。生活污水排放时间共5年零9个月，共产生生活污水39．45万m3。本污水处理工程最大处理量为300m3／d（即12．5m3／h）。生活污水水质可按南方中小城市生活污水水质考虑。
5．2．1 排放去向和设计排放标准
城西水库为滁州市的饮用水源地，生活污水不能排入其中。生活污水处理后的排放去向为城西水库坝下农灌渠。排放标准即生活污水处理站的出水标准：BOD5、悬浮物和CODCr执行《污水综合排放标准》（GB8978—1996）表4中的二级标准，详见表3。
5．2．2 处理工艺
处理工艺：污水处理采用水解—好氧二级工艺。

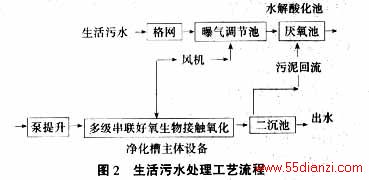

处理工艺流程见图2。
5．2．3 主要设计成果

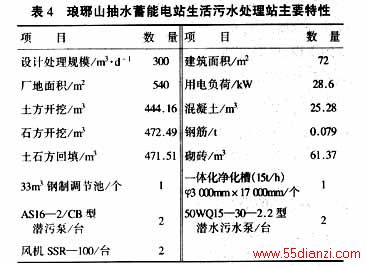

主要设计成果见表4。
5．3 排水管线
根据滁州市环境保护局意见，施工期生产废水、生产污水处理后的排放去向为城西水库坝下市政排污口内。由于从污水泵至城西水库坝下农灌渠距离约2.7km，且沿途有几个止坡，因此需采用压力管道，用水泵加压。
经现场查勘和综合比较，以排水管线布置在工程对外公路的北侧征地红线外，以生产废水处理站的对外排水管线作为排水干管，总长2 676m。对外排水管线由生产废水处理站起，经1 425m在生活污水处理站内与生活污水处理站的排水管连接。
5．3．1 生产废水排放
在生产废水泵站水泵选型设计及工况计算中，设计流量按最高日最高时污水流量，取Q＝107m3／h，生产废水与生活污水汇合后的流量为119．5m3／h（33．2L／s），经济管径为200mm。生活污水选泵按生活污水最大日均流量选取，Q＝12．5m3／h（3．47 L／s），经济管径100mm，但压力管道设计流速宜在0．6～3．0m／s，计算选取管径为80mm，管内流速为0．69m／s。
根据管线布置进行水头损失计算和排水水泵选择。经综合考虑，选择潜水排污泵，水泵型号为65QW120—50—37，额定流量120m3／h时，扬程50m。为保证污水能及时排出，需设置2台排水泵，1台运行，1台备用。当2台泵并联时，可以满足145m3／h，此时水头损失为55．54m，扬程为56．6m。
水泵安装方式：采用固定自动耦合式安装。潜水排污泵安装在生产废水处理站的清水池（出水池）内，清水池有效容积为150m3，长×宽×深＝6．8m×6．8m×3．5m，相应尺寸满足潜水排污泵安装要求。根据清水池具体布置及潜污泵安装核算水头损失，在额定流量120m3／h时，水头损失45．63m，水泵扬程50m可以满足。
管道附件及附属构筑物包括：闸阀、空气阀和泄水阀。
5．3．2 生活污水对外排放
生活污水泵站设计流量按最大日均流量，取Q＝12．5m3／h。
在生活污水处理站内设置阀门井，生产污水处99理站的排水管与生产废水处理站的排水管道在阀门井内连接。
根据扬程计算，选用50 WQ15—30—2．2型潜水污水泵作为生活污水处理站的对外排水泵，泵设在生活污水处理一体化设备内。该型潜水排污泵在额定流量15m3／h时，扬程30m，水头损失24．67m。为保证污水能及时排出，2台排污泵并联，1台运行，1台备用，自控运行方式与生产废水处理站排水的潜水排污泵相同。
水泵的安装方式：泵的额定功率较小（＜4k W），采取自动耦合式安装方式。
5．3．3 其他
在坡积物覆盖较厚和岩石较软弱的区间，管道采取沟埋方式；在基岩出露或覆盖层很浅的地区不适宜挖沟，如岩石较硬、无凿岩设备无法施工、开挖费用太高，可采用架设方式（支墩、镇墩），但需要考虑保温防冻和其他安全措施。
若水在管道或设备中静止不动，周围空气温度又低于摄氏零度时，则经过一段时间，水将开始冻结，为延长冻结时间，应采取绝热防冻措施。选用10mm厚的玻璃棉保温，同时，可选择放水措施（泄水阀）———使管内介质具有一定的流速。
管道接口采用梯唇型橡胶圈接口，接口采用橡胶圈作为止水件。由于橡胶具有较好的可塑性，故柔性接口能适应在一定范围内的位移、振动。
琅琊山多年气温变化较小，同时管道随地形起伏以及平面的角度变化而弯曲，在管道长度不超过100m的情况下，长度变化可由管道弯曲的自然补偿弹性以及柔性接口等来消除。60m以上区间仍设置伸缩器。选用公称直径DN＝200mm的ZSJ型伸器。
由于琅琊山地区为非冰冻地区，为减少工程开挖量，管道上缘离地面距离可取为0．7 m，铸铁管道
外径为220mm，管道两边间隙要求300mm，开挖边坡采用1∶1．1。
在土壤耐压力较高和地下水位较低处，水管可直接埋在管沟内的天然地基上；在岩石或半岩岩石地基处，直接垂直向下开挖，沟底铺垫厚度为100mm的中砂或粗砂，再在上面埋管。
5．4 设计成果

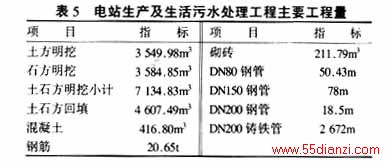

经过设计，得出了琅琊山抽水蓄能电站生产及生活污水处理系统工程的设计成果。主要的工程量见表5。
5．5 临时环保措施
琅琊山抽水蓄能电站生产及生活污水处理系统工程（LYS／C05）施工临时环保设施主要包括：施工场地开挖的边坡保护和水土流失防治措施；施工区和生活区的卫生设施以及粪便、垃圾的治理措施。
6 结束语
琅琊山抽水蓄能电站生产及生活污水处理系统工程标于2001年9月下旬发售标书，10月中旬开标，10月下旬评标，11月上旬确定中标单位。现在处于施工阶段。
琅琊山抽水蓄能电站的环境保护招标设计较为成功。这既说明了水电工程的环境保护工作越来越受到重视，也充分体现了电站业主思想的先进性和前瞻性。
